Paso 8: Diseño del efector final
El efector final es un triángulo equilátero como la base, sólo mucho más pequeño. El diseño tiene un agujero en el centro de la boquilla del extremo caliente. en los lados son seis juntas de bola de acero.
El efector final debe ser luz, por lo que inicialmente diseñada y había hecha de plástico ABS. Efectores finales son piezas normalmente impresas ya que la parte no estén mecánicamente presionada. Otra vez, ya que no tengo una impresora 3D, esto será mecanizado en CNC.

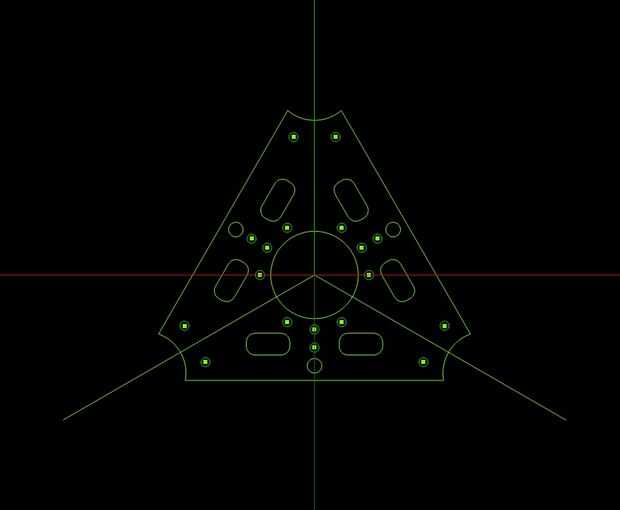

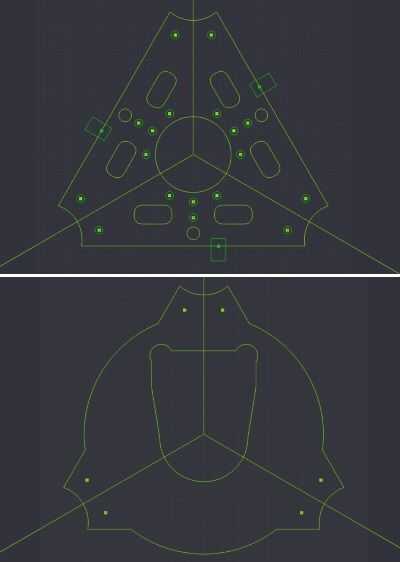

El diseño inicial era de un efector final genérico. Sin embargo, una vez que adquirió la hotend j la cabeza e hice mis medidas, determiné que el diseño inicial no iba a funcionar.

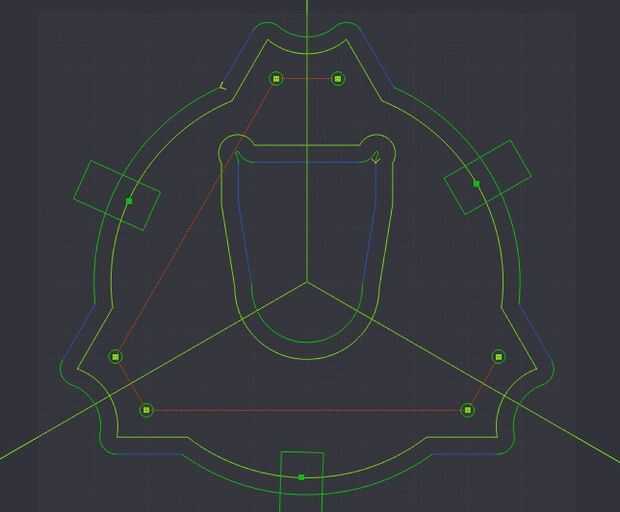

Versión dos está hecho de MDF porque temo que el ABS se puede derretir por el calor. También es ligeramente más grande para compensar el agujero mucho más grande que tenía que poner en el centro.

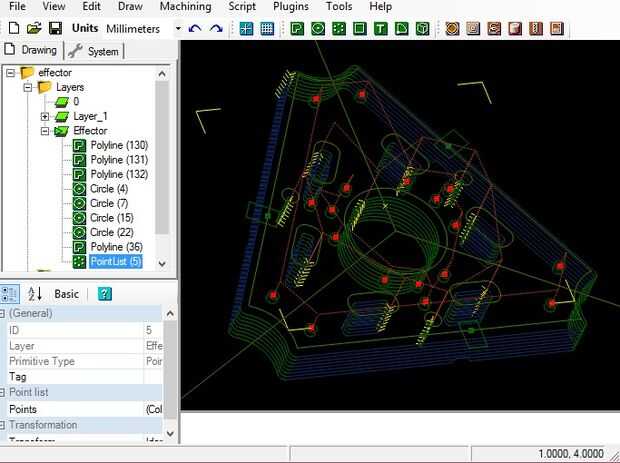

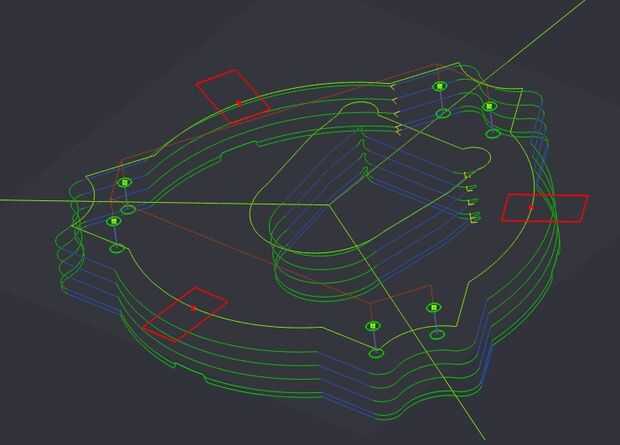

Unidos son los archivos cam, dxf y archivos de gcode (extensión .ngc).
