Hacer su balanza hackear usando arduino y hx711 (2 / 5 paso)

Paso 2: Entender el sensor

El sensor de carga encontrado en la escala es https://www.sparkfun.com/products/10245 que 4 estos sensores están conectados en una configuración de puente.

El Sensor tiene 3 cables terminales como se ve en la foto son:

  1. VCC---blanco
  2. VSS---negro
  3. Señal---rojo

Generalmente consideramos el blanco cable de señal pero no es el rojo

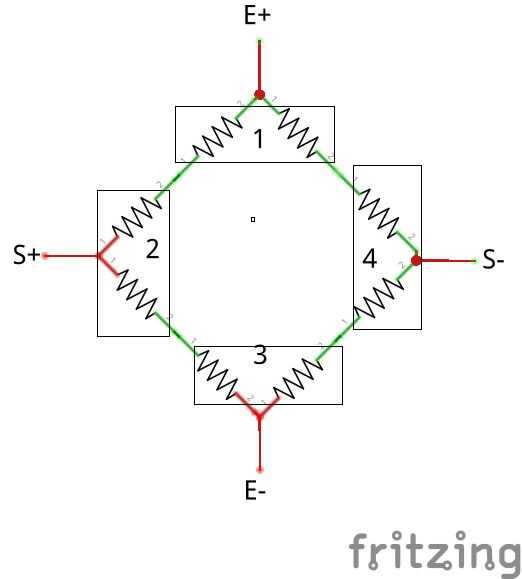

Enteré de que mi celda de carga fue conectado en una configuración de puente en la imagen:
