Hacer su cara (4 / 9 paso)

Paso 4: Consejo CNC

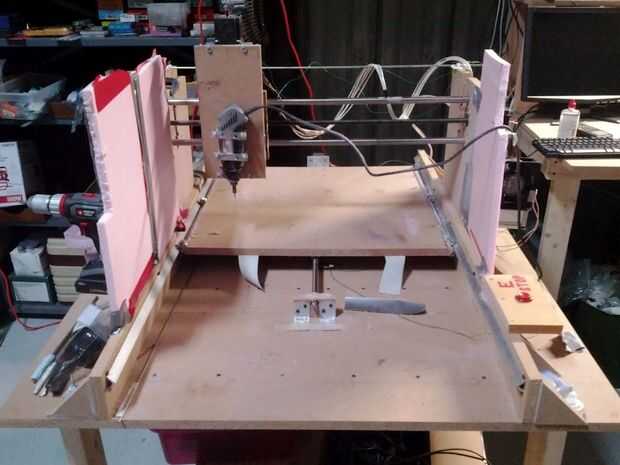

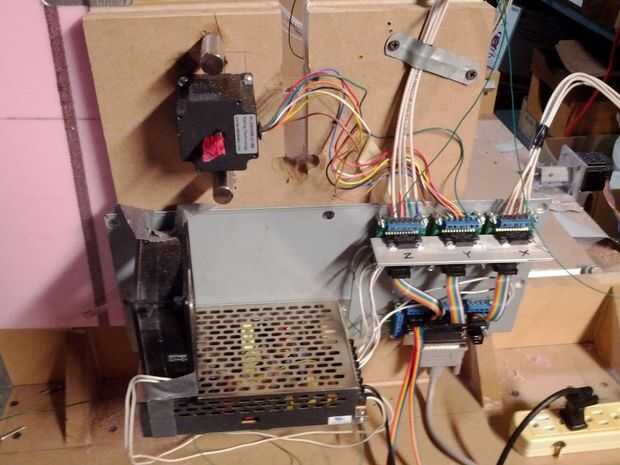

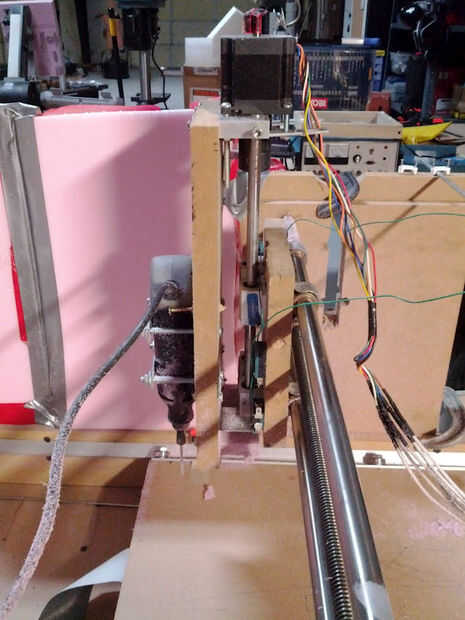

Antes de llegar a la corte, que habla sobre la construcción de un router CNC. Mi consejo sería mantenerlo simple. No se necesita mucho para conseguir un router CNC exacto que funciona bien para las piezas de espuma, plástico y madera. Mi CNC utiliza un kit por probotix. Mis carriles son simplemente varillas de acero de precisión de bujes de bronce y mcmaster-carr. Simplemente montar las varillas en un MDF (con mano taladros, taladro ambos sistemas juntos para alineación). La varilla roscada es a varilla de rosca ACME (otra vez de mcmaster). Usé dos tuercas ACME apretadas entre sí para minimizar la reacción. Tal vez se gastará en un tiempo, pero eso no importa, era barato.

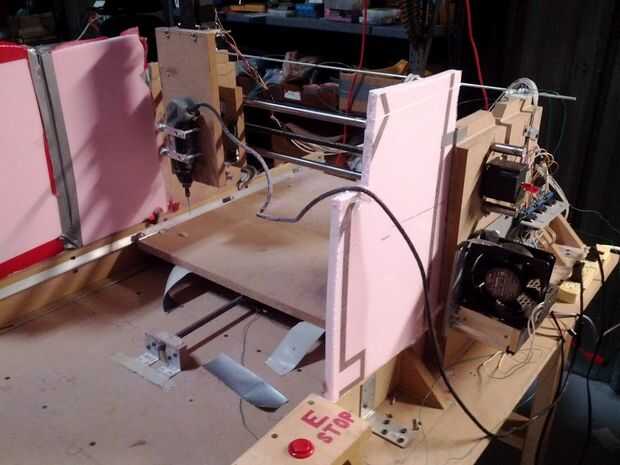

Yo, mi eje y a la mesa y mover el eje x. Esto guardaba cosas sencillas ya que no tiene que preocuparse de mover a ambos lados del eje de las Y. Ocupa más espacio que el objeto se mueve ahora, pero para una pequeña escala CNC creo que este es el camino a seguir.

Con una configuración como esta puede crear todo con un taladro de mano y una sierra circular. Incluso entonces, yo tenía la mayor parte del MDF cortado en la tienda. Muy fácil.

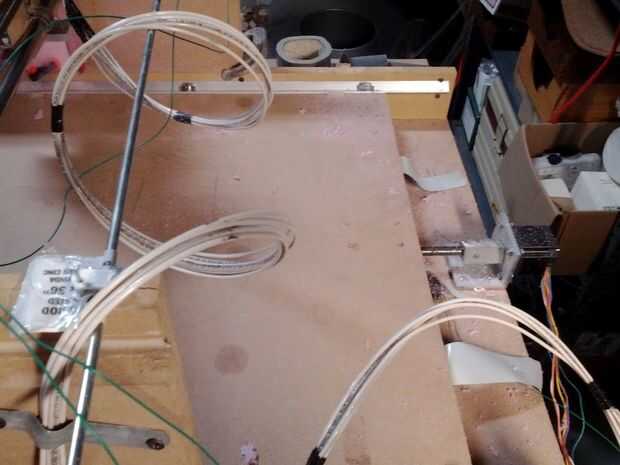

No recomiendo usar el método de rodamiento de rodillos en mi eje x. El MDF se instala haciendo un lío de él. Conversión de la base a la varilla y buje método.

Esta configuración ha algunos de la flexión, pero en general funciona muy bien como mi primera máquina CNC. Ahora con todas las cosas que he aprendido que estoy dispuesto a construir una CNC muy agradable. Tener simple, conseguir cosas en movimiento, las prácticas, y luego preocuparse por construir una gran máquina.
