Paso 2: Instrucciones de cableado

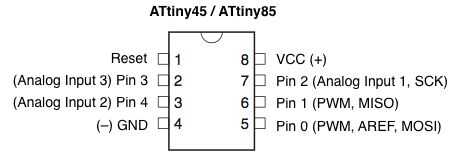

Para cablear su ATtiny85 con su Sensor y el MAX7219, conectar los siguientes pines:
- Pin1 ATtiny85 -> NC
- Pin2 ATtiny85 -> Sensor A0 (analógico hacia fuera)
- Pin3 ATtiny85 -> NC
- Pin4 ATtiny85 -> GND
- Pin5 ATtiny85 -> MAX7219 DIN
- Pin6 ATtiny85 -> MAX7219 CS
- Pin7 ATtiny85 -> MAX7219 CLK
- Pin8 ATtiny85 -> + 5V
- L78L05 pin 1 -> salida de + 5V
- L78L05 Pin2 -> GND
- L78L05 Pin3 -> entrada de batería + 9V

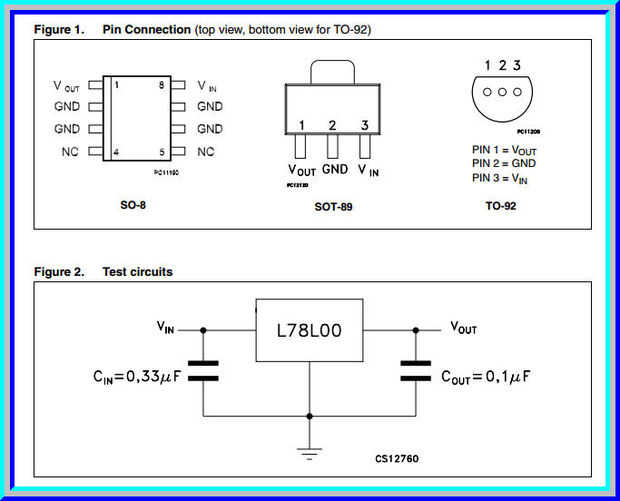

No olvides conectar todos los GND juntos (Sensor, Attiny85, MAX7219). Se aconseja para conectar y los dos condensadores a su L78L05 (ver imagen a la derecha).
