Hacer su primer amplificador de graves (9 / 10 paso)

Paso 9: Ajuste la fuente de alimentación en caso de que

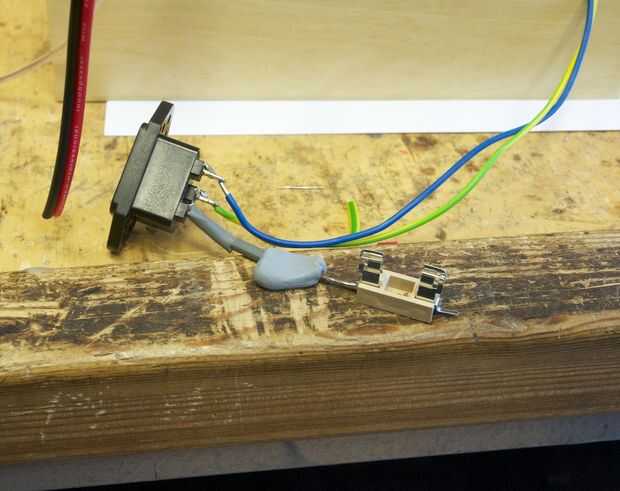

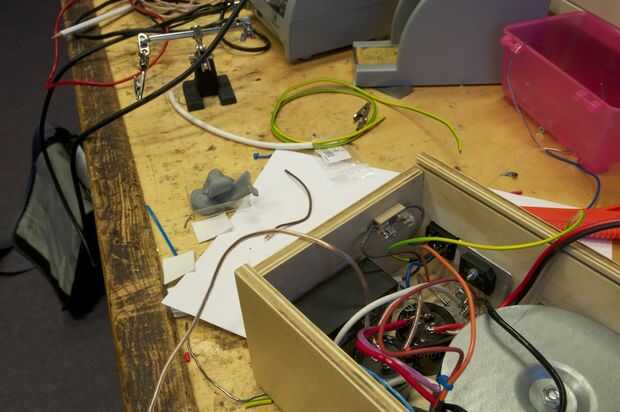

En comparación con el amplificador, la fuente de alimentación de cableado es un pedazo de pastel! Había montado las piezas sobre un suelo de madera separada. El enchufe, el fusible, el interruptor y el indicador LED se colocan en el caso sí mismo.

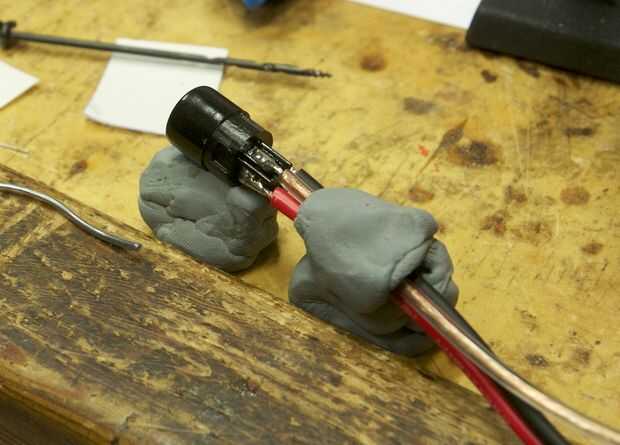

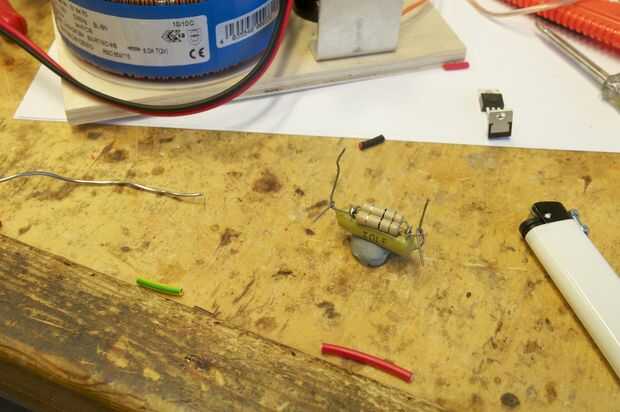

Ver las fotos para ver lo que hice. No es un trabajo duro.

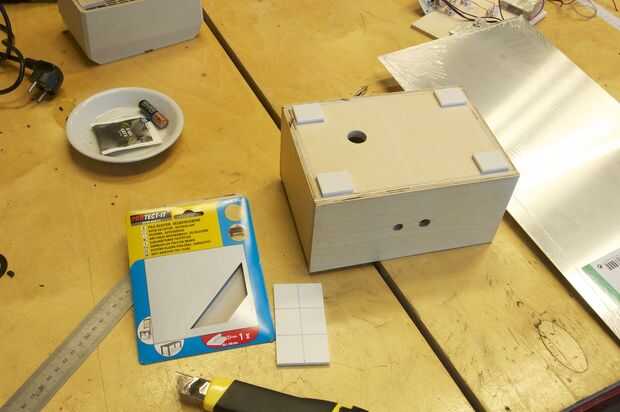

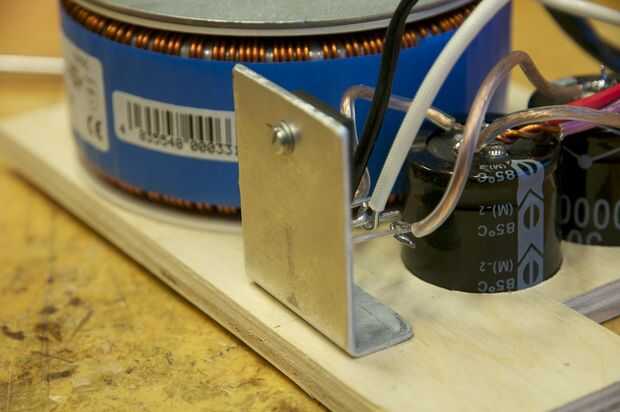

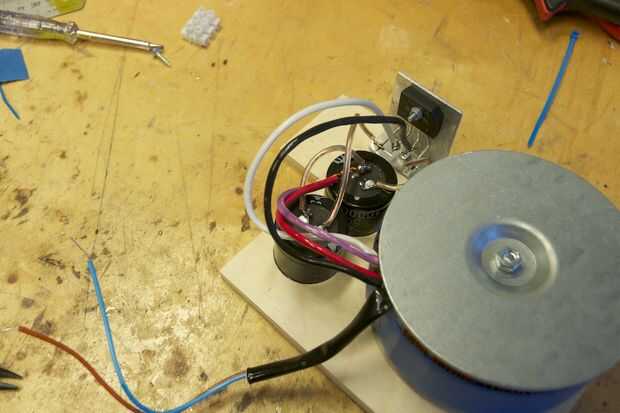

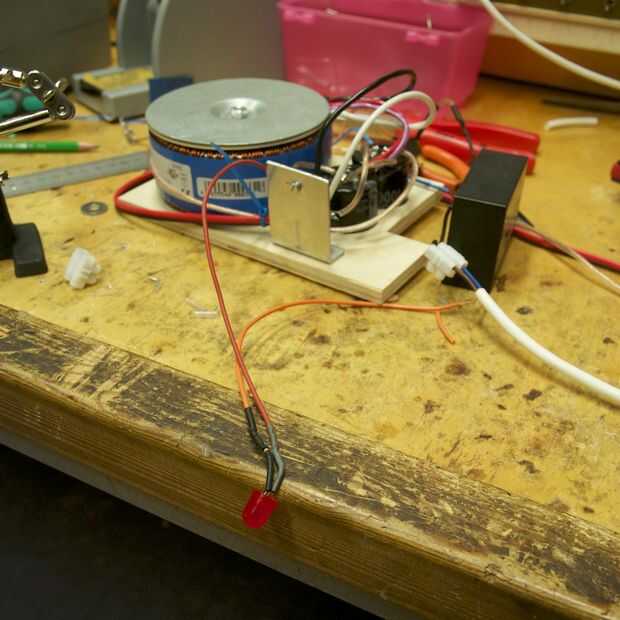

El transformador toroidal se monta en el piso con un tornillo de 60 mm. Taladré un agujero de 20mm en la parte inferior de la caja, para que la planta pueda ly plana en la parte inferior de la caja.

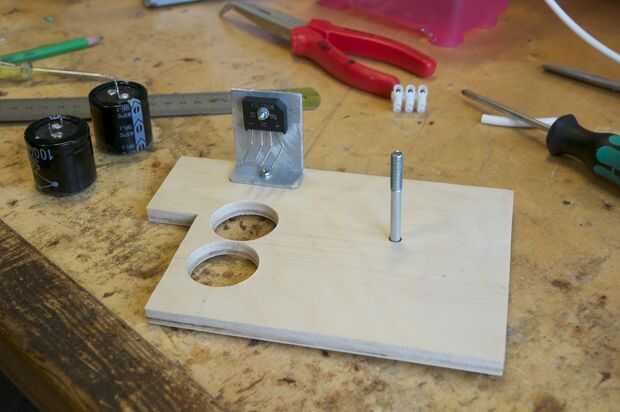

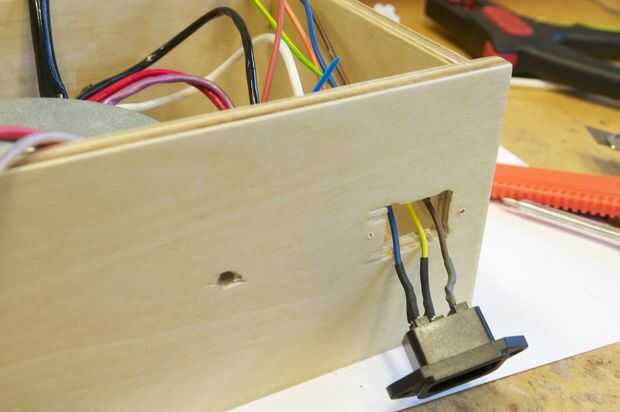

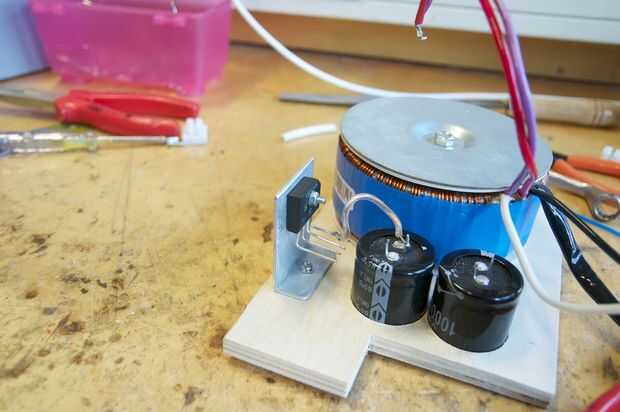

En el piso, perforé dos agujeros de 35mm para encajar en los condensadores grandes y corte un rectángulo para colocar el filtro de red.

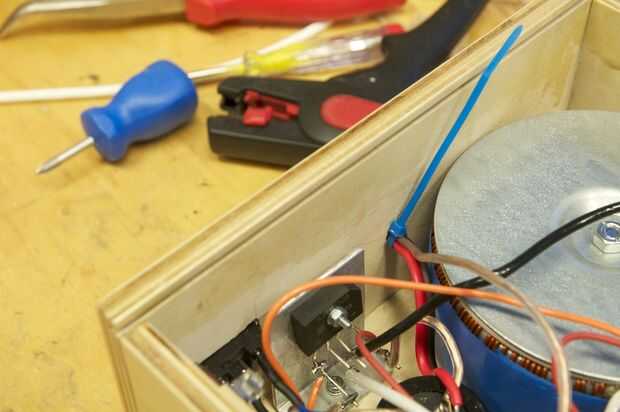

Usé un tie-rap alrededor del cable en el interior de la caja como un alivio de tensión. Por si acaso alguien decide levantar la fuente de alimentación por el cable de alimentación...
