Hacer su primer amplificador de graves (2 / 10 paso)

Paso 2: piezas

Dependiendo de la configuración de la opción, usted necesita las piezas. Esto es lo que he utilizado:

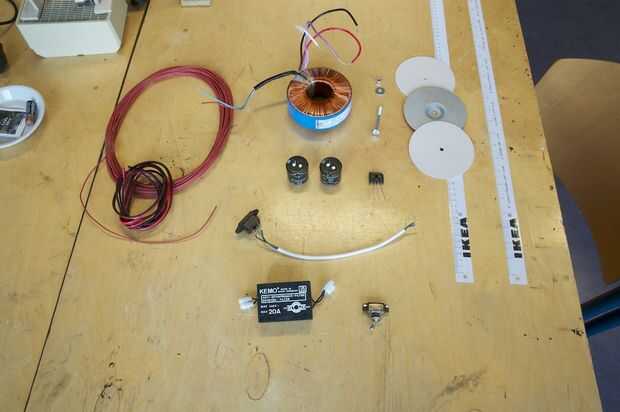

Fuente de alimentación:

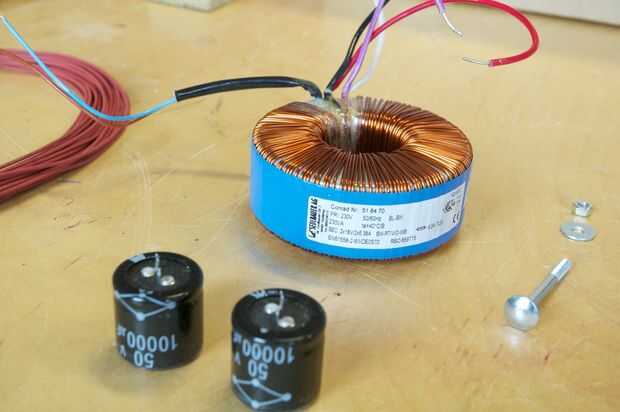

  • 1 transformador toroidal con devanados secundarios dobles: al menos 120 max VA de salida, 2 x 12-18 voltios. Utilicé un modelo de VA 2 x 18 V 230, que es demasiado grande para este amplificador (control 300VA se considera excesivo para cualquier amplificador, así que estoy bastante cerca que :-))
  • 2 x 10.000 uF / 35 los condensadores electrolíticos de V
  • 1 x módulo rectificador KBU1005
  • 1 x filtro anti-interferencias para alimentación: Kemo nr. M41 (sólo usé porque lo tenía ahí. Yo habría dejado hacia fuera de otra manera)
  • interruptor x 1. Ya tenía un modelo antiguo muy bonito.
  • 1 x alimentación macho enchufe, modelo Euro. Estos conectores también se venden con un interruptor integrado, como ésta.
  • fusible de 1 x 3 con toma de
  • LED rojo de 1 x 10mm
  • 1 x 100 kOhm resistencia para atenuar el LED
  • cerca de dos metros de cable de servicio pesado. Utilicé cable de altavoz para el cable de alimentación para el amplificador y cable de alimentación regular para el cableado interno

Amplificador:
Electrónica:

  • 2 x LM3886 op-amperios
  • potenciómetro 1 x 22kOhm, escala logarítmica.
  • Resistencias: 2 x 2,7 (2 Watt), 2 x 680, 2 x 1 k, 2 x 10 k, 4 x 22 k
  • Condensadores electrolíticos: 2 x 47 uF, uF 4 x 100
  • Condensadores de la película (tipo MKP): 4 x 0.1 uF
  • Algo que puede actuar como un disipador de calor para los op-amperios. He utilizado un trozo de tubo de aluminio (perfil cuadrado, 30 x 30 mm)

Conectores:

  • 1 juego de conectores RCA "audio in". En holandés, son los llamados "tapones de tulipán". No estoy bromeando.
  • 2 juegos de conectores de laboratorio para conectar los altavoces
  • 1 juego (macho y hembra) enchufes XLR de 3 vías, para conectar la fuente de alimentación para el amplificador.
  • Una pieza de aluminio para montar los conectores. Coseché una pieza de 150 x 60 x hoja de aluminio de 2 mm desde un PC descartado.

Cubierta:
Nada te gusta, por supuesto. He utilizado contrachapado de abedul, 9 mm de espesor y barniz alquídico claro utiliza escaleras y pisos de la planta.

Costos:
Todos juntos, pasé alrededor de 100 €, - para todo el proyecto. El transformador toroidal es la parte más cara: €50,-. Los op-amps cuesta alrededor de €9, - cada uno, los condensadores electrolíticos grandes son alrededor de 4 €,-. Por favor compre un potenciómetro decente. Dos de ellas descarté porque causaron ruido. El uso ahora es regular, para €6, - (que es maní para un potenciómetro de audio, pero estoy en un bajo presupuesto).
