Hacer su primer amplificador de graves (4 / 10 paso)

Paso 4: Diagramas de circuitos

Estos son los esquemas utiliza. Construyeron sin PCB, todos los componentes del amplificador son punto a punto soldado en plomos de la viruta. Para la fuente de alimentación usé cable de altavoz y cable de alimentación regular para conectar los componentes.

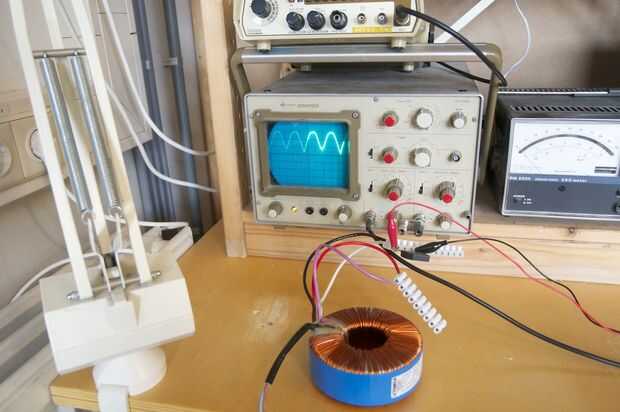

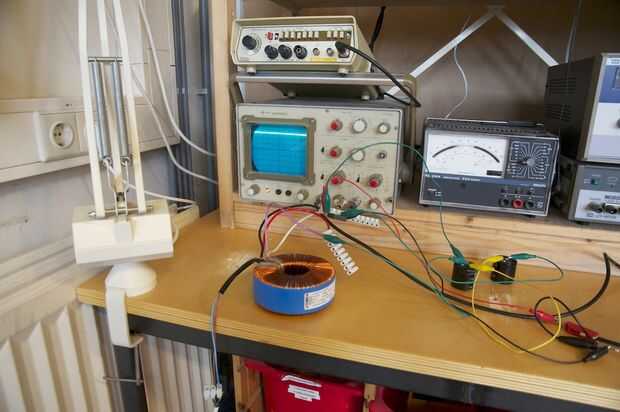

Las bobinas del secundarias del transformador deben conectarse. Para hacer este derecho, debe saber que cables conectar. Conectar los cables mal resultará en un 0 voltios de salida. Cuando se conecta la manera correcta, debe leer 40 a 50 voltios AC. Utilicé un osciloscopio para encontrar la configuración correcta, pero también se puede hacer con un multímetro en tensión alterna.

El puente rectificador (KBU1005) necesita un enfriamiento. Había montado en una pieza de aluminio.

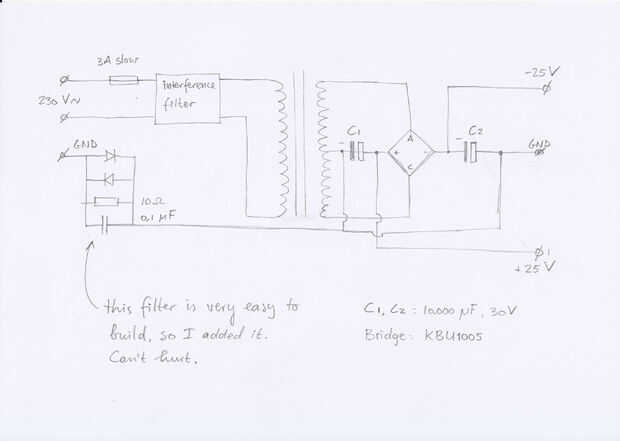

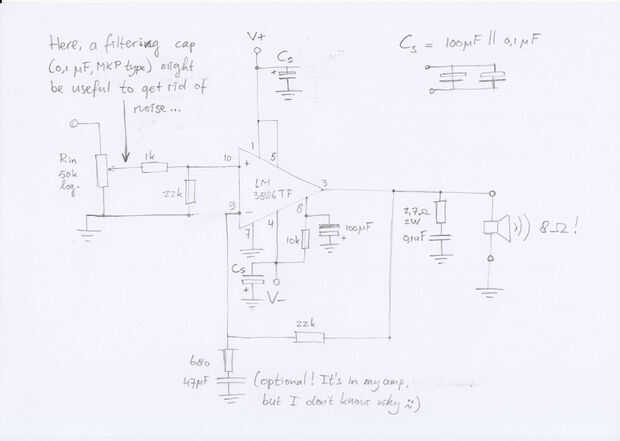

Para obtener más información sobre el circuito: he añadido algunos comentarios con las imágenes. Echa un vistazo.
