Paso 1: Diseño y 3D sim
Con un poco de creatividad, he averiguado lo que tenía que ir donde y comenzó a diseñar mi versión.
No quiero hacer un mini-me replica de la escala, quería algo funcional que podría apoyar mi peso sin preocupación (210lbs).
NO TE OLVIDES!!!!!! Medir sus materiales! En lugar de suponiendo que la hoja fue de 0,75 pulgadas de espesor, roto hacia fuera las pinzas.
La madera contrachapada del pino tengo era realmente 0,720 pulgadas, a diferencia de la 0,703" fue promocionado como. Esto significa que hice unos ajustes a las ranuras diseñadas por lo que encajaría perfectamente.
He roto mi programa de diseño 3D confianza y establece en detalle y dimensionamiento de las piezas individuales. Soy newb en eso también me tomó horas para que las splines y curvas bien, y luego para asegurarse de que mis piezas se definieron completamente antes de crear una Asamblea. Los componentes están por debajo,

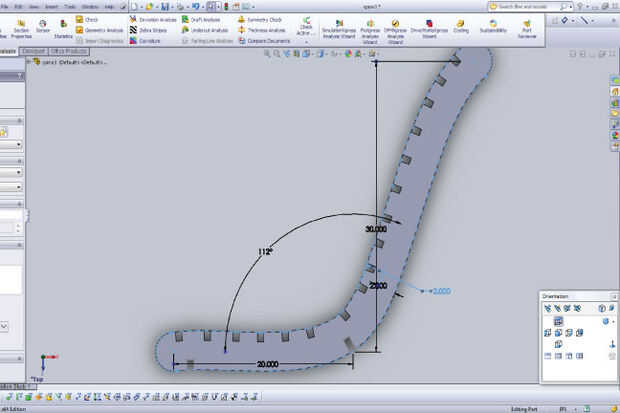

Columna vertebral: 2 de estos

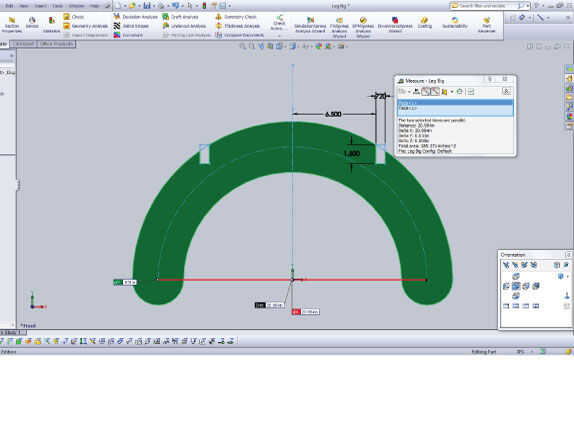

Pie grande: para volver
Pie pequeño: Para el frente
Costilla de 19 pulgadas: (básicamente un arco con un radio poco profundo de palmo de la curvatura y 19 pulgadas): 2 de estos
costilla de 21 pulgadas: (básicamente un arco con un radio poco profundo de palmo de la curvatura y 21 pulgadas) 2 de estos

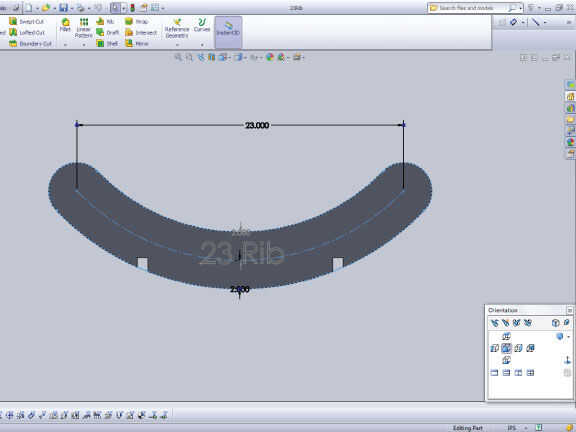

costilla de 23 pulgadas: (básicamente un arco con un radio poco profundo de palmo de la curvatura y 23 pulgadas) 13 de estos

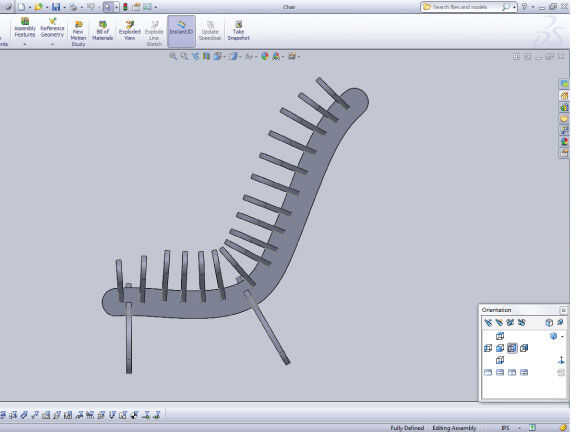

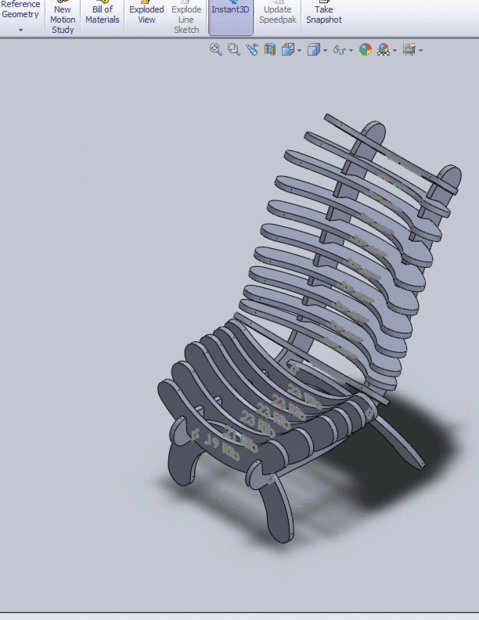

Para comprobar que mi diseño podría realmente funcionar sin piezas topando en uno otro ponerlos todos juntos digitalmente y realizó algunas modificaciones para asegurarse de que todas encajan. Y, voilá!
Debido a algunos detección de colisiones, cayó una de las costillas y cambiado mi tamaño de ranura de 1,5 pulgadas en lugar de 2.0
