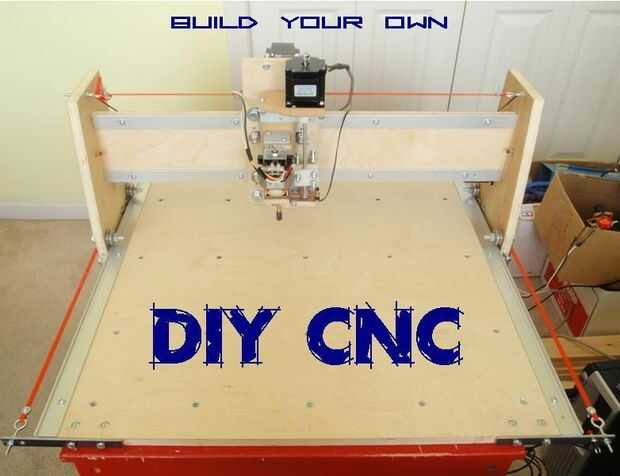

Se trata de la segunda máquina CNC que he diseñado y construido. Mi primera máquina fue basado fuera de oomlout instructivo "cómo hacer un tres ejes CNC de la máquina (barato y fácil)" (en gran medida mi instructable favorito y el que me tiene enganchan en el sitio). Era moderado acertado, corte un número de piezas de espuma (puede encontrarse un resumen de las piezas hechas en mi abandonado blog aquí junto con algunas fotos de la construcción). La falta de rigidez global y el juego en los mecanismos lineales significa que madera y plásticos podrían no cortar con eficacia. La mayor caída de la máquina era la dificultad de instalación y de la Plaza los ejes y carecía de la capacidad para hacer ajustes finos una vez establecido. Las poleas de impulsión se intercalan entre los lados del pórtico y si una polea afloja la estructura del pórtico todo tuvo que desmontar y volver a regresar juntos y cuadrada de (por la noche un par de trabajo).
En la revisión de diseños publicados para una 2ª máquina de la generación revisitó Joe CNC, un diseño popular pero me cuestionó mi habilidad de producir tantas piezas duplicadas con suficiente exactitud. Me encontré con su diseño blueChick y buildyourcnc.com. Lo que me llamó la atención fue su uso de los rodamientos de ranura en V y cómo simplifica el diseño y la facilidad de alinear los ejes. Previamente había descontado los rodamientos de ranura en V debido a su costo ($150 / set vs $12 para los rodamientos de skate) pero después de mi primera construcción tenía suficiente experiencia como para comprender sus beneficios y a darse cuenta de que estaban bien vale la pena la inversión. El blueChick era más simple que el diseño CNC de Joe pero todavía fue un poco demasiado complicado para mi gusto así que me puse a diseñar una nueva máquina con sede fuera de los cojinetes nuevos. Surgió un nuevo diseño con tres principales características que solucionó las deficiencias de mi primera máquina:
1) todos los mecánicos del coche están expuestos. Si algo requiere ajuste o apriete puede subir con una llave Allen, destornillador o llave y acceder a todo lo que permite la máquina a y ejecutar de nuevo en cuestión de minutos. Los ejes son fáciles de instalar con los rodamientos de ranura en V y micro regulable una vez instalado.
2) el diseño tiene un bajo número de componentes fabricados y permite tolerancias de construcción baja. La precisión está basada en la llanura de la madera contrachapada y la rectitud de las extrusiones de aluminio. Todos los componentes fabricados se pueden cortar más o menos (excepto dos bordes detallados en el paso 3) y todos los agujeros son demasiado grandes para permitir ligeras imprecisiones en la perforación. Esto permite cualquier inexactitud en la etapa de construcción que se tomarán durante el montaje sin perder precisión.
3) bajo ruido de funcionamiento. La máquina tenía que ser suficiente para utilizar en un Apartamento tranquilo o no pude utilizarlo. La herramienta giratoria utilicé en mi última máquina funcionado bien pero al ejecutar en 20k rpm, gritaba demasiado fuerte para que mí en mi nuevo hogar. Un husillo de encargo fue construido como una solución de bajo nivel de ruido con reducción insignificante en el rendimiento.
