Paso 15: Interruptores de límite
5 x nominalmente cerrado interruptor de botón momentáneo (rojo 3, negro 2)
15.1 soldadura dos 26 calibre alambre a cada carrera. Determinar la longitud de alambre necesaria para llegar a la ubicación deseada de la caja del regulador. He elegido poner minas debajo de la mesa en la parte posterior. No tienen un sistema de gestión de cable en su lugar pero se aplicar a uno una vez que ganar algo de experiencia usando la máquina y tener una idea de lo que funcionará mejor.

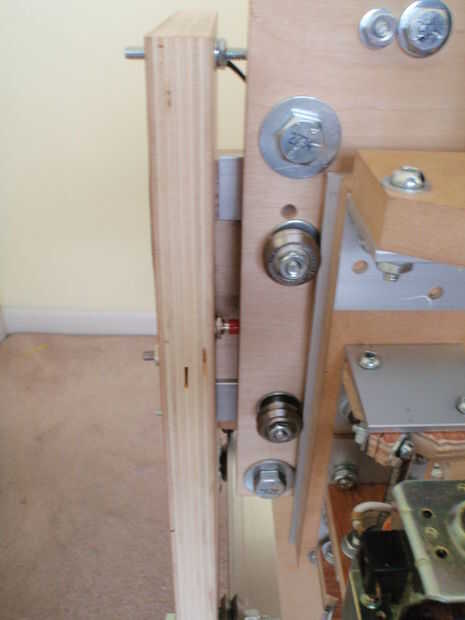

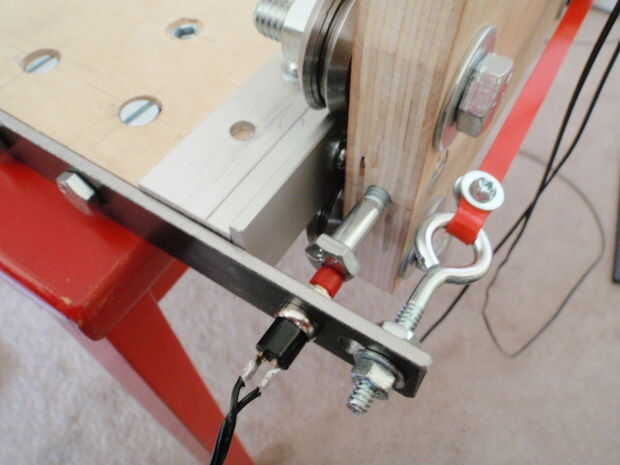

15.2 Conecte un interruptor de límite rojo (Y casa) con el apoyo de la correa delantera del lado que del interruptor "topes de límite" se instalaron en el paso 5.4. Un negro (Y límite) va en el mismo lado en la parte posterior. Interruptores de límite rojo designan posición y negro, grados de recorrido. Fotos #2-4 muestran cómo el límite de interruptor de interfaces con el interruptor de límite "parachoques". El hilo para el interruptor de inicio se ejecuta bajo la mesa a la caja del controlador y el interruptor en la parte trasera simplemente cae estrecho en la caja.

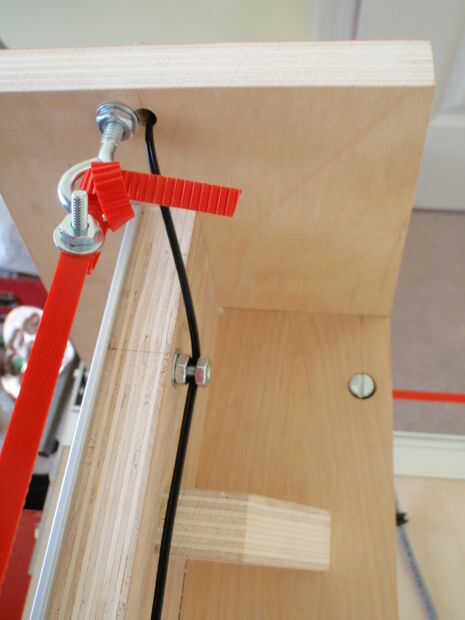

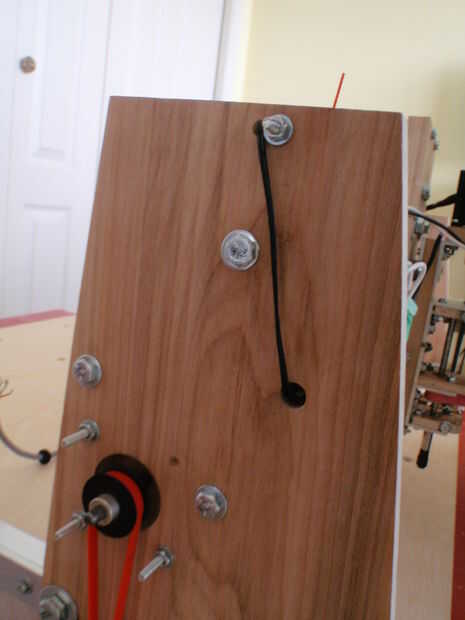

15.3 Coloque un interruptor rojo en el lado izquierdo del pórtico (X casa) y un negro un (límite) en el lado derecho (fotos #5-6). El cable de alimentación del interruptor del hogar a través del orificio al lado de la abrazadera de la correa y el cable por la parte trasera del pórtico. #8 tuercas en los tornillos que sobresalen del riel superior X y apriete suavemente el hilo de rosca mantiene el cable en su lugar. El cable de alimentación a través del orificio en el lado opuesto y el paquete con el cable del interruptor a la derecha. Fotos #7-9

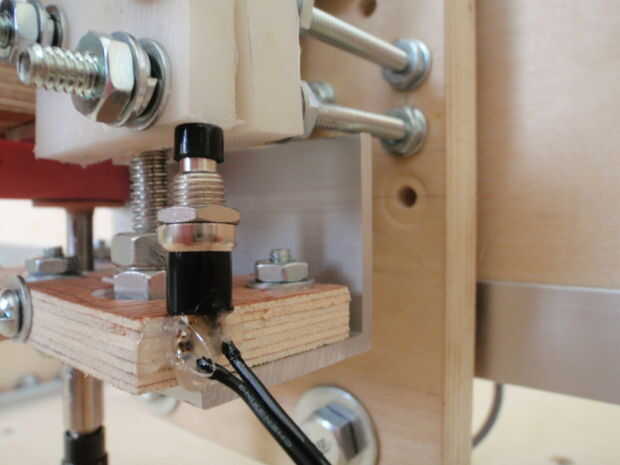

15.4 Fije el interruptor de inicio de Z al rodamiento bloque debajo de la contra de sujeción tuerca de reacción. Pegamento caliente se utilizó para colocar el interruptor como sea necesario. Fotos #10-11
Ahora la máquina está completamente ensamblado y listo para gancho hasta la tarjeta de conductor.
