Paso 1: Terminología y especificaciones
Corte volumen 22 1/2 "x 18 1/4" x 2 1/4 "
Unidades del eje:
X & correas MXL Y: con resolución máxima de 40 ranura polea (pitch dia 1,019") 0,004 pulgadas en 1/4 micro paso a paso
Z: 1/4" roscadas de la varilla. Resolución teórica 0,00006 pulgadas en 1/4 micro paso a paso
Todos los ejes con 130 oz en motores.
Velocidad/profundidad de corte dependen del material a cortar y están limitadas por el poco poder y router huso casero.

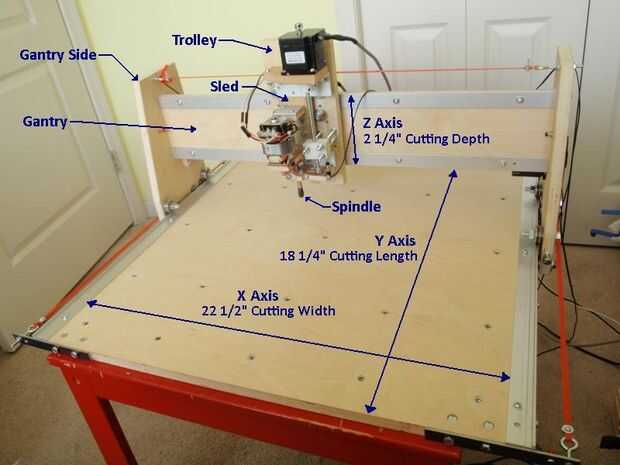

La terminología para los diferentes componentes como me voy a referir a ellos se muestra en la imagen. Tengo los ejes X e Y orientados como se muestra por lo que cuando se está sentado delante de la máquina, los ejes coincide con un dibujo 3D CAD como se ve en una vista superior (eje de X horizontal, Y vertical y Z fuera de la página/pantalla).
