Paso 7: Tren de la impulsión de eje de Y
Bloque del cojinete
barra de ¼" de acero

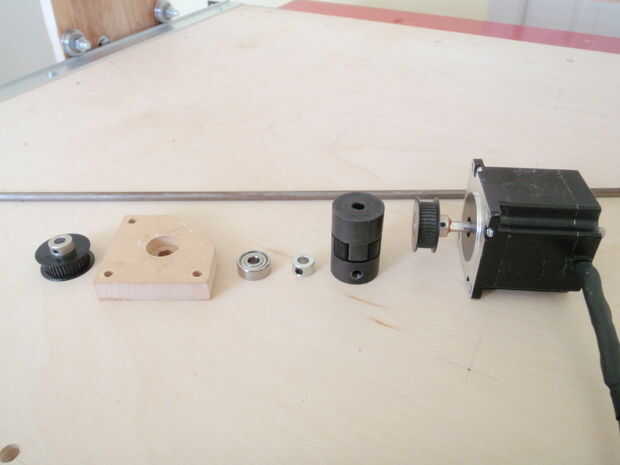

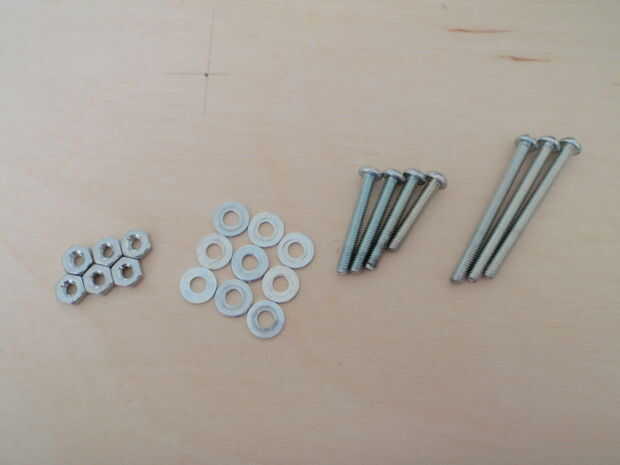

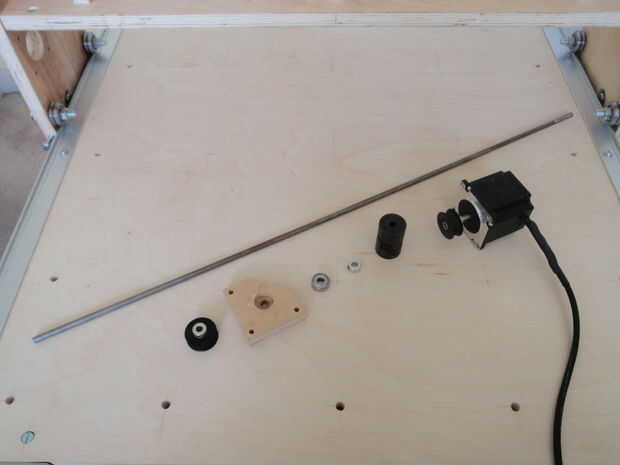

Hardware necesario:
Motor paso a paso
2 x polea de correa dentada MXL
¼" a ¼" araña de acoplamiento
¼" skate ID teniendo
¼" eje cuello
3 x 8-32 x 2 "tornillo de máquina
3 x 8-32 x 1 ¼" tornillo de la máquina
9 x Arandela #8
6 x tuerca #8
Este es mi paso favorito ya que utiliza los componentes fabricados más bajos y más básicos, es fácil de completar y le da un sentido de logro sin hacer mucho.

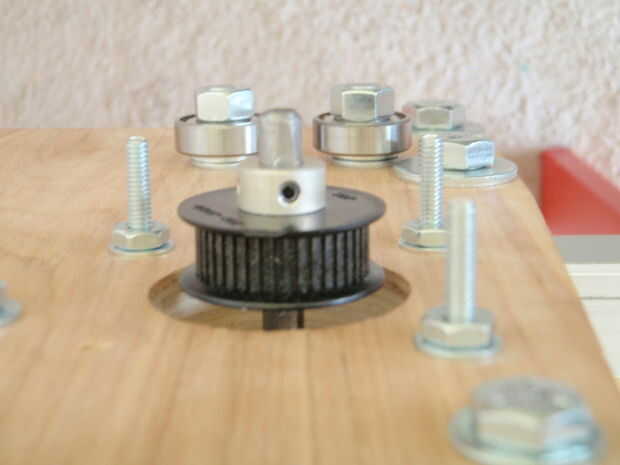

7.1 comenzar fijando una de las poleas de correa dentada para el eje delantero del motor paso a paso. Dry fit el paso a paso para obtener la posición de la polea de la derecha para que sobresale hacia el lado y se alinea con los cojinetes del rodillos abajo (foto #16).
Nota: Para todos los accesorios de eje, alinee el tornillo con la parte plana del eje al apretar.

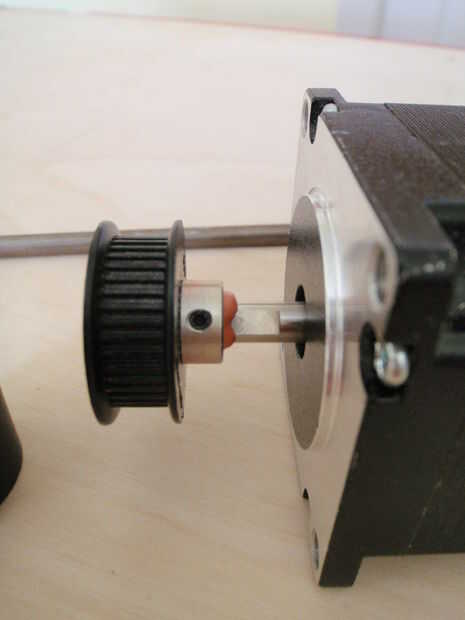

Nota de diseño: Dentada compré tiene molesto pequeños tornillos para un eje de ¼", la mitad de ésos en el collar de eje ¼". Cuando inicialmente montado en esta máquina y funcionó a través de los ensayos que encontré si la máquina tenía un retén las poleas de sincronismo vendría flojas de los ejes. Yo estaba feliz de ver esto como el modo de falla como cuando algo sale mal algo tiene que dar y tener que volver a apretar un par de tornillo de ajuste cada vez que tengo un accidente es mucho mejor que tener que rehacer un componente que doblado o se rompió. Se expone la polea en el extremo del motor paso a paso y usted puede apenas caminar hasta con una llave Allen para apretar (después de todo, que fue el punto de este diseño) sin embargo el tornillo en el lado del motor paso a paso está escondido en el lado del pórtico. Esto requiere quitar el motor paso a paso y desmontar el eje de apriete. Para evitar tomar la máquina aparte cada vez que coge la herramienta elegí instalar la polea con un llenador del cuerpo auto en la parte plana del eje para evitar que la polea de próximos sueltos (Foto #3). Mantuve la polea en el otro lado como-es actuar como el eslabón más débil en el sistema y mantener el diseño de prueba de fallos.

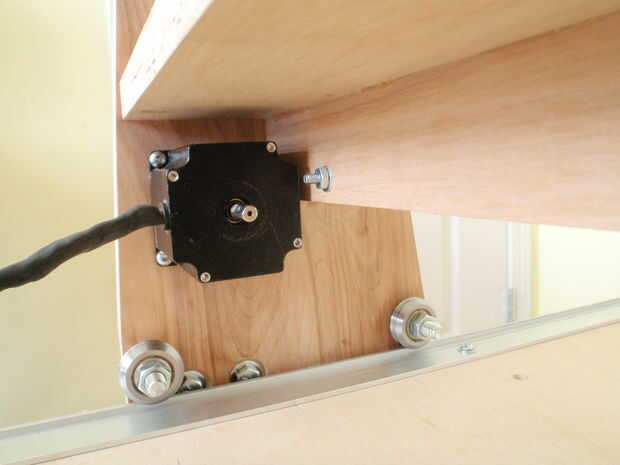

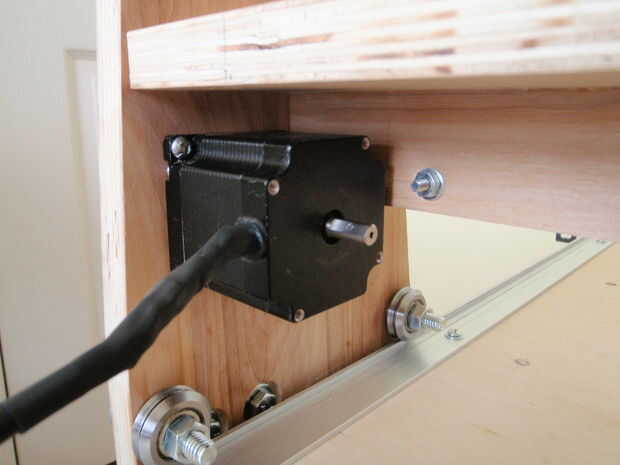

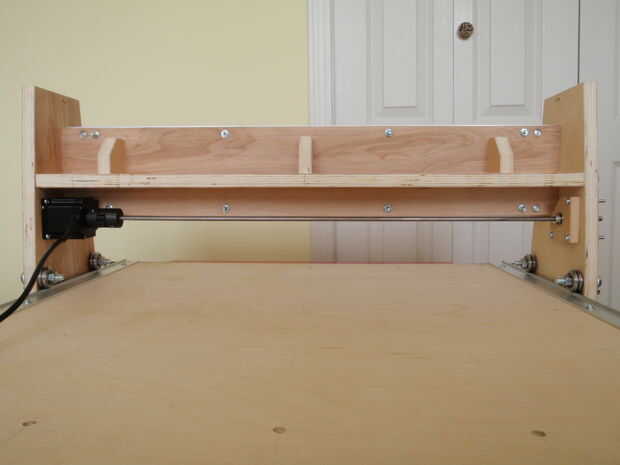

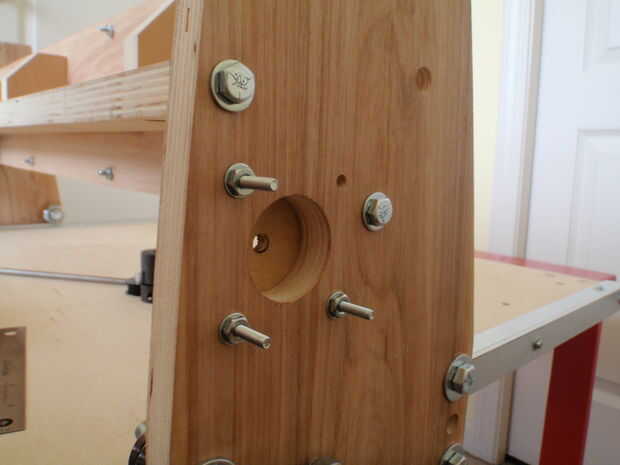

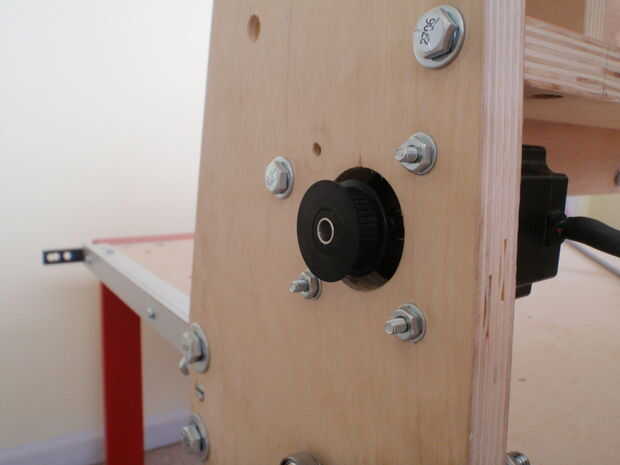

7.2 el perno del motor paso a paso en el interior de uno de los lados del pórtico (fotos #4-7). La cara de los pasos registrará tanto como sea posible en el agujero de ½" 1. Usted necesita solamente tres pernos para mantener el motor en su lugar le ahorra la molestia de entrar en la parte superior con un destornillador para apretar el cuarto uno. Arandelas son necesarios sólo en la superficie exterior contra la madera.

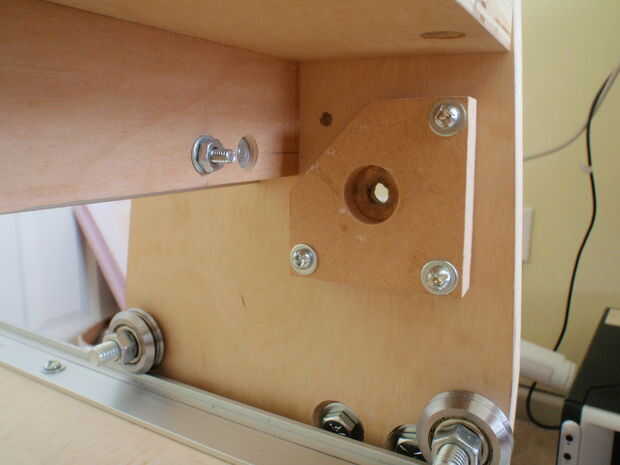

7.3 a continuación coloque el bloque de cojinete en el lado opuesto (fotos #8,9). Mida la altura del eje del motor de paso a paso desde la base y tratar de que el centro del agujero de bloque de cojinete para que coincida con, dentro de 1/16" a 1/32 es suficiente aquí. Utilice tres tornillos 8-32 para perno en su lugar con arandelas en ambos lados. Usé 2" tornillos pero 1 ½" sería lo ideal pero no no tener ninguna a mano. El saliente de los pernos 2" no causa una interferencia cuestiones y es puramente estético. Puedo cortar estos hasta tamaño más tarde si todavía me molestan por el camino.

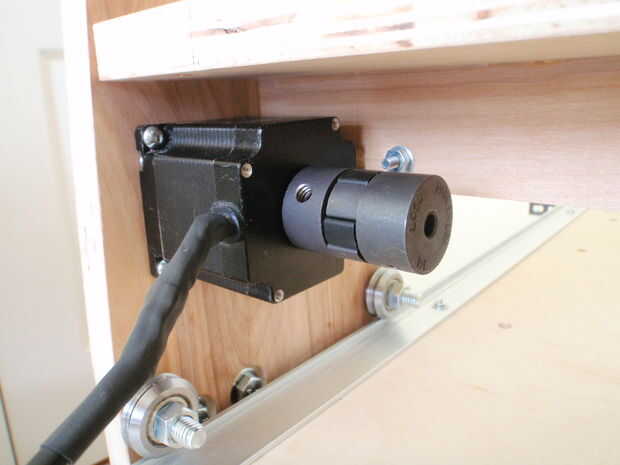

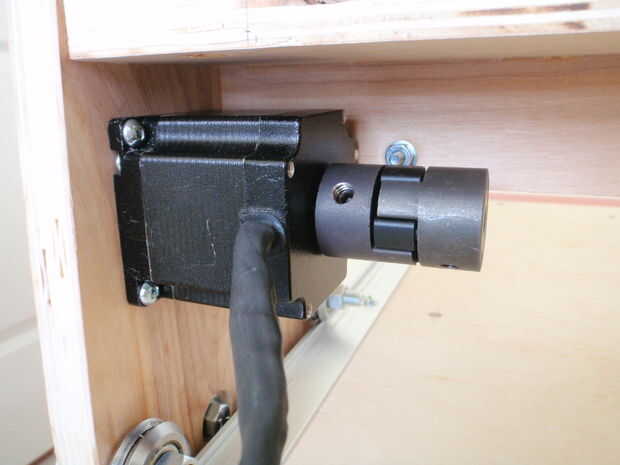

7.4 colocar la araña acoplamiento al eje trasero del motor paso a paso (foto #10 y 11).

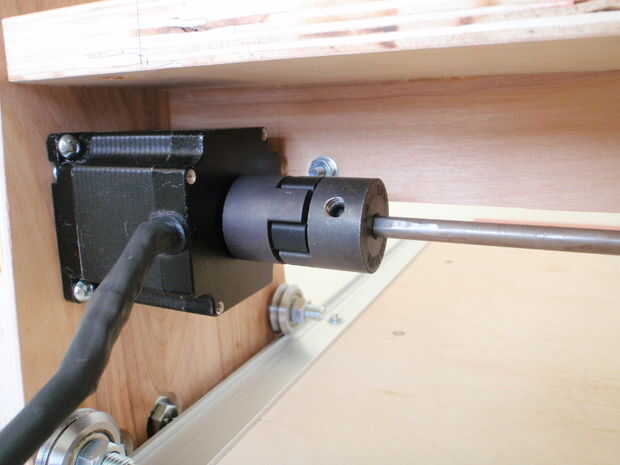

7.5 con el ¼" ID skate rodamientos y ¼" collar del eje en el eje de acero, alimentar uno de los extremos a través del bloque del cojinete y uno en la araña de acoplamiento. Apriete el tornillo de fijación en el acoplador de la araña (foto #12).

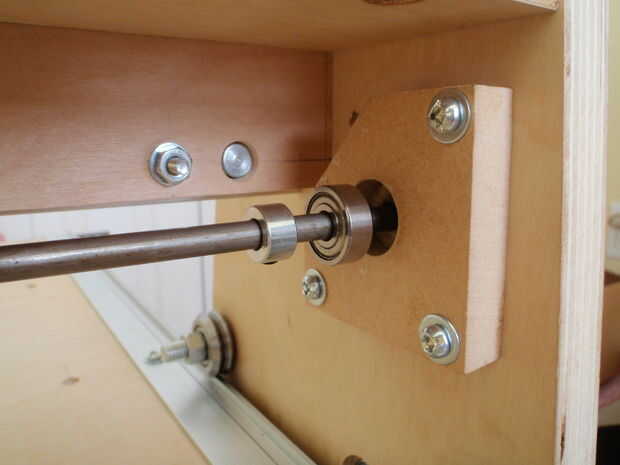

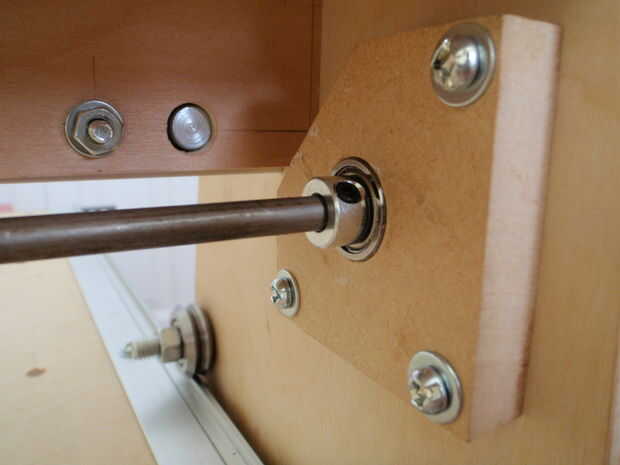

7.6 Deslice el cojinete en el hueco en el bloque del cojinete y apriete el acoplamiento mientras presiona en el cojinete del eje. (Fotos #13,14).

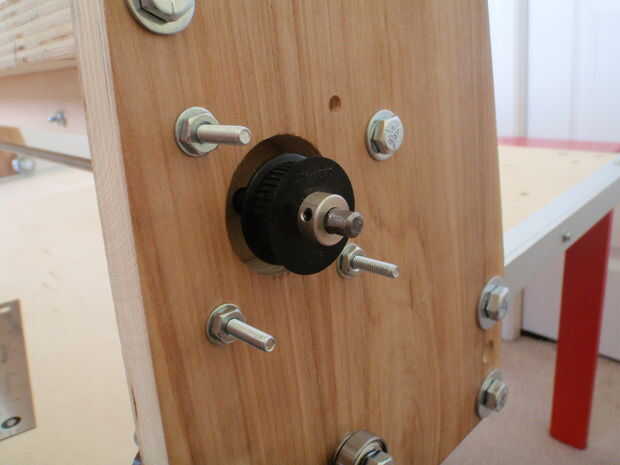

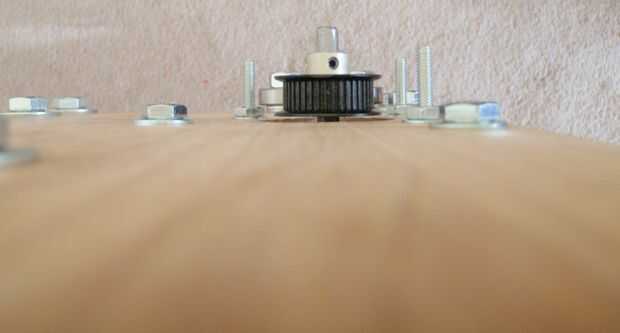

7.7 el paso final es colocar la segunda polea en el eje de acero. Alinearse con las poleas de la marcha lenta de abajo (fotos #15,16).
Nota de diseño:
Este acuerdo funciona pero puede mejorarse. Cuando las correas se tensan altamente tire hacia abajo de las poleas. La polea en el lado del motor paso a paso es muy segura y no se desvíe, al otro lado el rodamiento en el bloque del cojinete contiene pero arcos de la barra de acero con hasta un octavo de una desviación de pulgadas en el centro de su palmo. Esto puede ser contrarrestado de dos maneras, instalar otro bloque del cojinete en el medio de la luz o hacer el bloque existente de rodamiento más profundo que pueden mantener dos rodamientos.
