Paso 8: Montaje de la carretilla
Carretilla
4 x 5/16" arandelas de modificado
Hardware necesario:
Polea de correa dentada MXL
Motor paso a paso
x 4 #8-32 x 2 ½ tornillo
30 x Arandela #8
12 x tuerca #8
2 x ¼" skate ID teniendo
arandela 10 x ¼"
2 x ¼ "x 1 ½" hexagonal
Tuerca 2 x ¼"
cojinete de ranura en V de 4 x 3/8"
arandela de 4 x 3/8"
4 x 3/8" tuerca
4 x 3/8 "x 2" perno hexagonal
cojinete de ranura en V de 4 x 3/16"
4 x 3/16 "x 1" tornillo estufa ½
4 x 3/16" tuerca
8 x 5/16" arandela
3 x 10-24 x 4 "perno de la estufa
6 x 10-24 tuerca

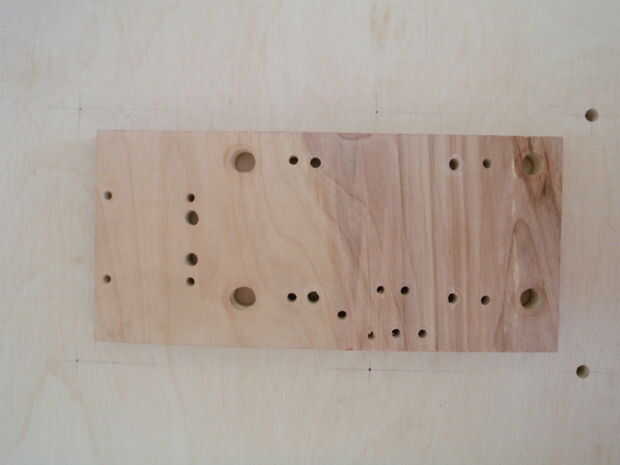

El pedazo de carro que estoy utilizando ha sido modificado unas cuantas veces para solucionar problemas de interferencia. Hay siete agujeros adicionales donde los rodamientos 3/16" y la contra reacción ayudas tuvieron que ser reubicadas.

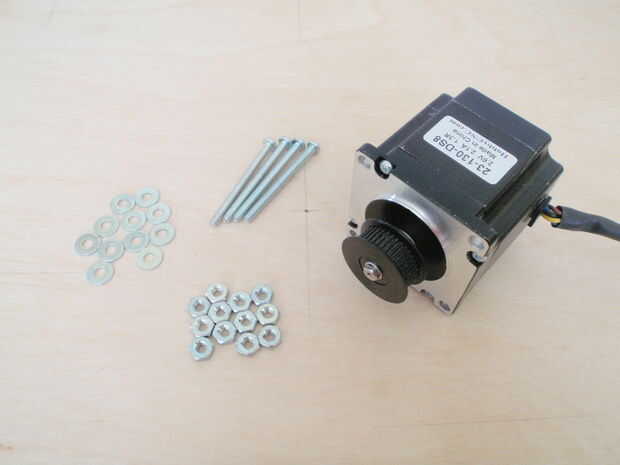

8.1 Acople polea de la correa de momento al eje delantero del motor paso a paso. Oriente con el collar frente al motor y aproximadamente 1/16 de pulgada de la placa frontal.
8.2 Conecte cuatro tornillos de máquina de 2" para el motor de los agujeros de montaje con las arandelas contra la placa frontal
8.3 del hilo de rosca en una tuerca #8 y una arandela a cada tornillo de la máquina.
8.4 la alimentación los tornillos por los agujeros de montaje en el carro.
8.5 Enrosque una tuerca de 8 # en cada tornillo con una arandela entre la tuerca y el carro. Ajuste de modo que la cara de la tuerca quede al ras con el extremo del tornillo de la máquina.

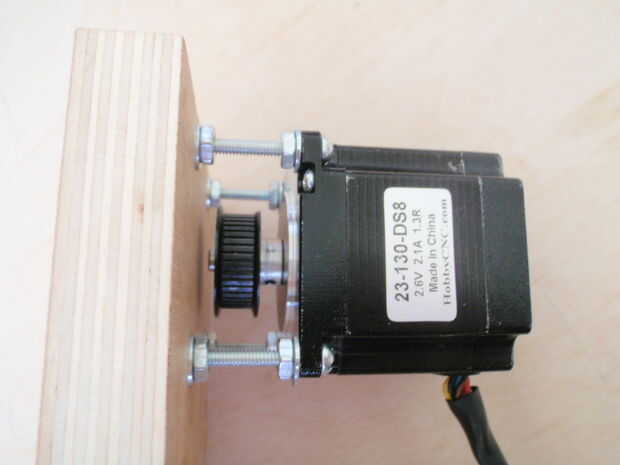

8.6 Apriete las tuercas de medianas contra el carro para fijar el motor en su lugar. El motor paso a paso se fija ahora paralelo a y desplazamiento de la cara de la carretilla. Fotos #3 y 4

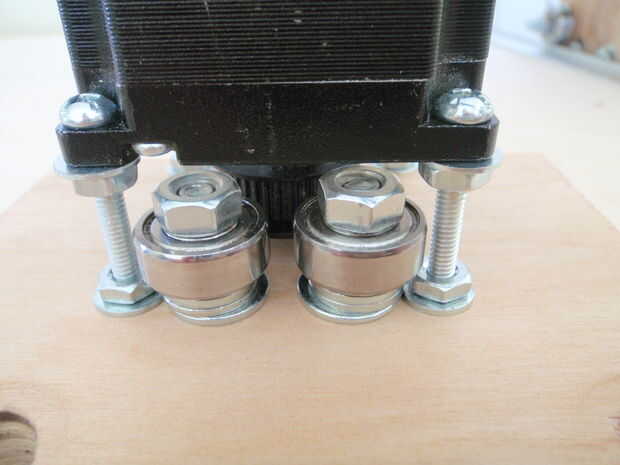

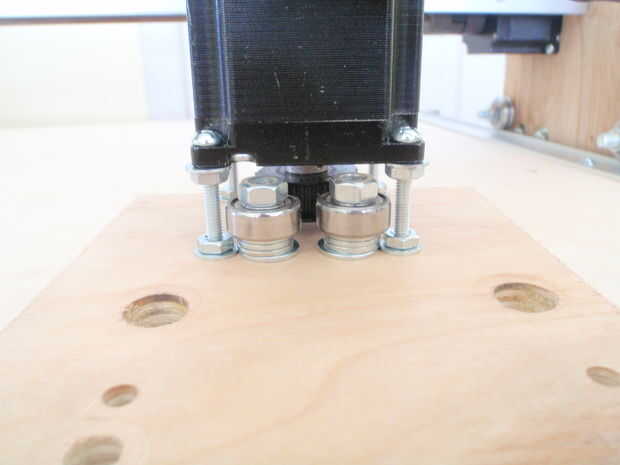

8.7 instalar los cojinetes rueda locos del ¼" por apilar cuatro ¼" arandelas y un ¼" patín del cojinete en el lado del motor paso a paso y deslizando un ¼" x 1 ½" tornillo hexagonal con arandela a través del orificio de montaje en el carro. Cuidadosamente Deslice una tuerca en el extremo del perno y apriete. Las cuatro arandelas de ¼" traen los rodamientos en el mismo plano que la polea que se eventualmente se alinean en plano con la correa X rail y el tiempo. Fotos #5 y 6

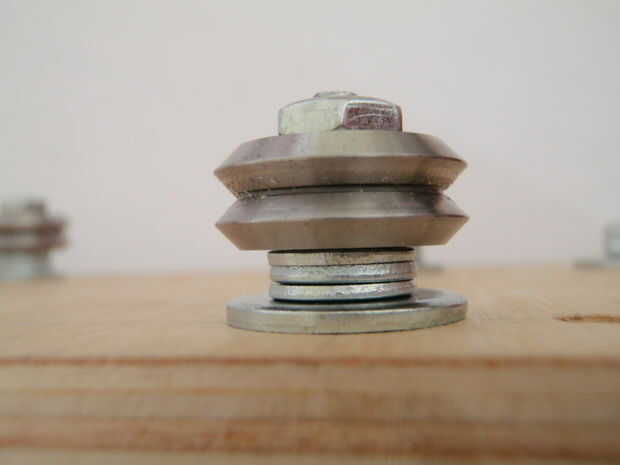

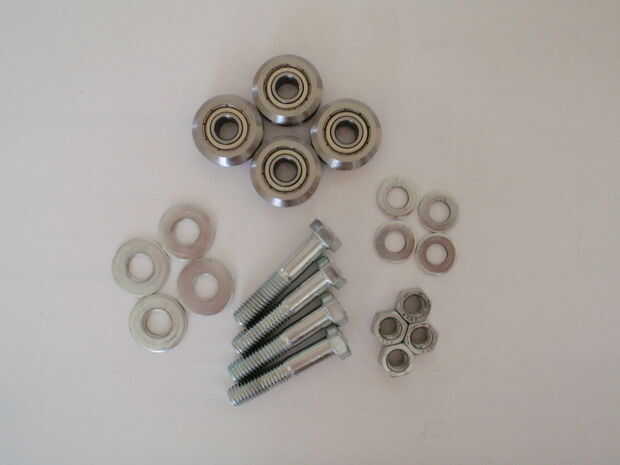

8.8 Monte los rodamientos de ranura en V de 3/8" como hizo anteriormente con el cojinete y modificado 5/16" arandela en el lado del motor paso a paso y la arandela de 3/8" en el lado de la cabeza del perno. Apriete los dos rodamientos superior y dejar suelta la parte inferior dos. Fotos #7-9

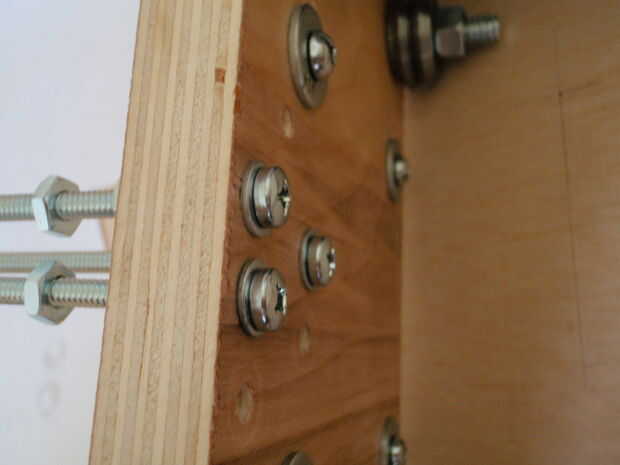

8.9 Monte los rodamientos de ranura en V de 3/16" apilando una arandela de 5/16 de pulgada, las arandelas de tres #8 y el rodamiento en la parte frontal de la carretilla con un 5/16" arandela bajo la tuerca en el lado del motor paso a paso. El objetivo es que todos los cuatro rodamientos compensar la misma distancia de la cara de la carretilla. Para lograr este uso arandelas del mismo lote caja e inspección para imperfecciones que les impiden estar plana. Las arandelas de 5/16" se utilizan como tuve problemas con aplastamiento de la madera contrachapada cuando reuní primero el carro. Fotos #10-13

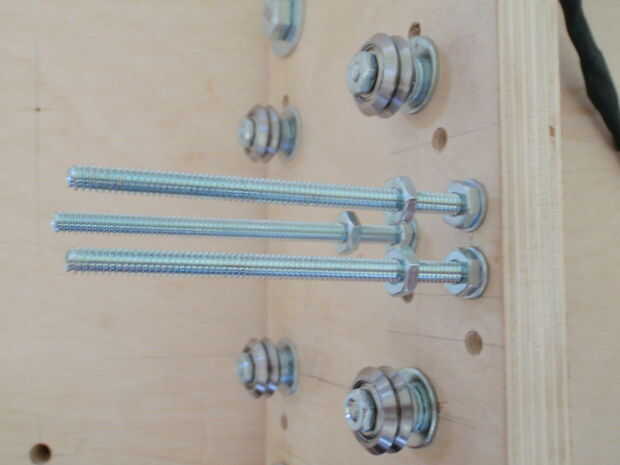

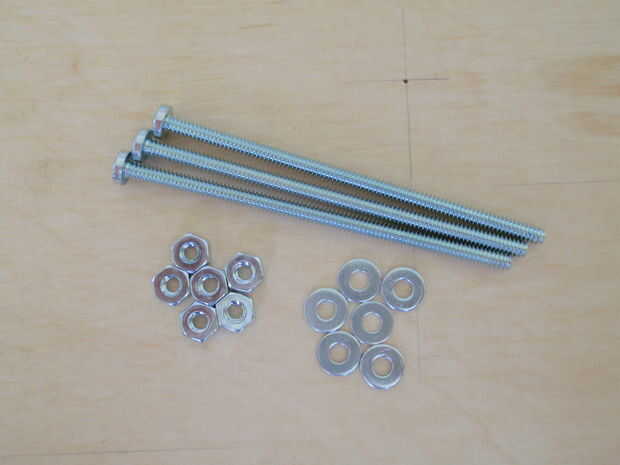

8.10. el último paso hasta que se complete el trineo es unir la reacción anti. Estos se atornillan a la carretilla como se muestra en las fotos #14-16.
