Hacer su propio 'ordenador' (2 / 5 paso)

Paso 2: cableado

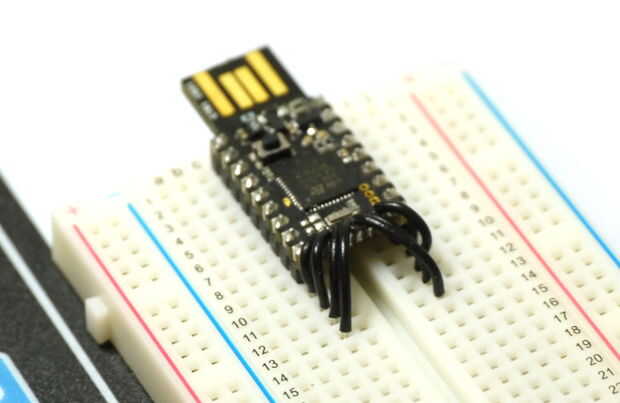

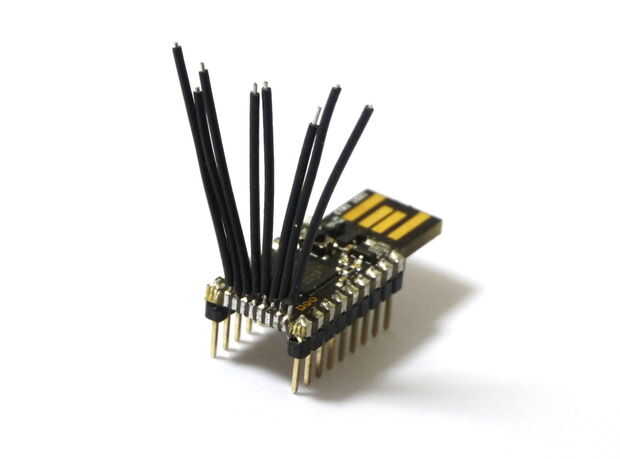

  • Ahora necesitas los pernos adicionales en su Espruino Pico. Conseguir algún cable de núcleo sólido y soldar a los pines de 0,05", comprobación de ninguno de ellos se pone en cortocircuito!

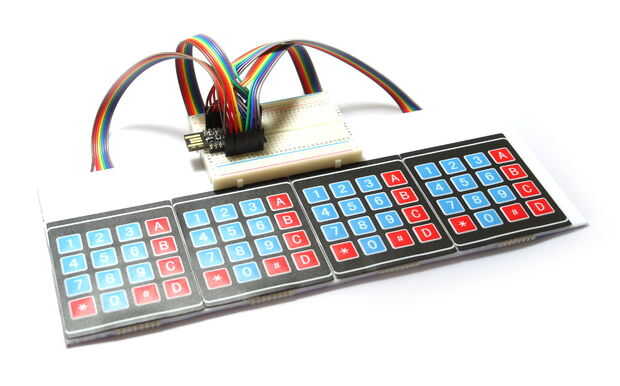

  • Poner el Pico en el lado izquierdo de la protoboard, tira y coloque los cables como en la foto de arriba.
  • Ahora usted necesita conectar el teclado. Hacerlo como se muestra en la imagen (Verifique los colores de los cables), con la izquierda a derecha:

    • Teclado 1 primeros 4 cables -> B6, B5, B4, B3
    • Teclado 1 segundo 4 cables -> B9, A8, B8, B7
    • Teclado 2 primeros 4 cables -> B6, B5, B4, B3
    • Teclado 2 segundo 4 cables -> A4, A3, A2, A1
    • Teclado 3 primeros 4 cables -> B10, B13, B14, B15
    • Teclado 3 segundo 4 cables -> B9, A8, B8, B7
    • Teclado 4 primeros 4 cables -> B10, B13, B14, B15
    • Teclado 4 segundo 4 cables -> A4, A3, A2, A1
