Paso 1: Resumen de diseño
1. permita que la válvula de mordida ser utilizado con botella de PET en el portabidón de la bicicleta.
2. los materiales deben ser alimentos seguros y fáciles de limpiar.
3. montaje no debe tener fugas cuando sacudido o invertido.
4. las partes deben ser barato y fácilmente disponible.
Descripción de diseño:

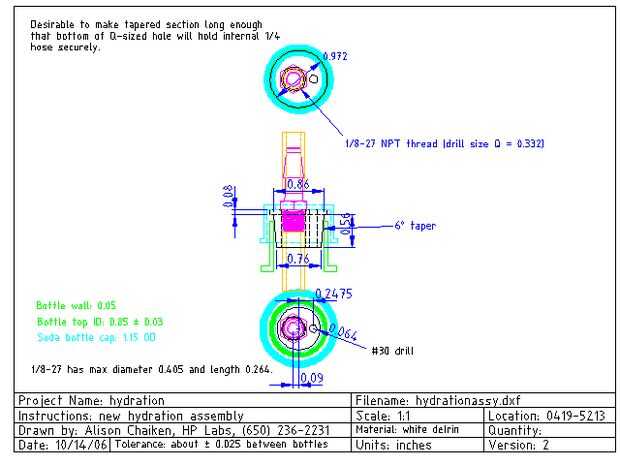

Como se muestra en el esquema adjunto, el esfuerzo principal consiste en trabajar a máquina un tapón cónico de una barra de delrin utilizando un torno, y luego roscado 1/8-27 tubo en ella para una guarnición de lengüeta de la manguera para conectar la manguera de tygon de 1/4". Una válvula es conectada a través de un tramo corto de manguera de tygon de 1/8". La manguera de 1/8" se desliza sobre una longitud corta de 0,134" tubo hipodérmico que es golpeado en un 0,128" agujero que es perforado a través del tapón. La válvula se asegura a la manguera de 1/4" a través de un poco de sellador de silicona en el lado. El tapón se sostiene firmemente en una botella de agua con una tapa de la botella de soda ordinaria a través del cual se ha cortado un agujero con un punzón de 3/4". Un tramo corto de manguera de 1/4" se utiliza para sujetar el acetal de desconexión rápida conector de acoplamiento con válvula, y luego ejecute un más largo (tal vez dos pies) va de un acetal de desconexión rápida conector de acoplamiento a la válvula de mordida. La botella se introduce en la jaula de la botella y la válvula de la mordedura se fija al manillar con un par de correas de lazo de nylon.
Me (alchaiken arroba gmail punto com) por correo electrónico si desea recibir una versión de formato DXF de los planos para este proyecto.
