Paso 1: Configurar una fuente de alimentación regulada de la juntada
No meterse con voltios, te digo. Nunca vas a ganar. Y en este caso, necesitamos de la 9, la batería, hasta 3.3 o algo así. Basta con mirar la hoja de datos (Página 1) que dice que nuestro chip 24F16 no puede tolerar más de 3,8 voltios.
Permite así que trae un regulador de tensión 1117 3.3.

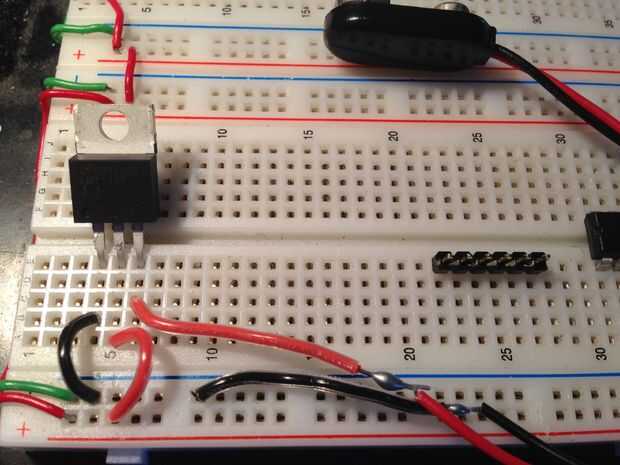

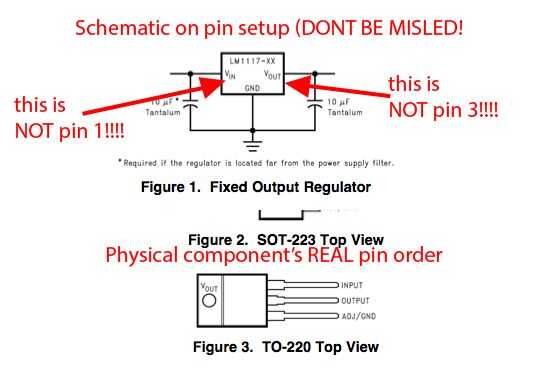

NOTA IMPORTANTE; no mezclar las etiquetas de pines en el esquema con el de los pines físicos reales! las cosas se pondrán muy calientes demasiado pronto... esto es todo en la hoja de datos para el LM117.
Pin 1 va al suelo
Pin 2 suministra todo el tablero con 3.3 voltios.
El pin 3 es el crudo 9 voltios de la batería.
Esto es genial pero necesitamos lisa, pues cualquier picos de energía podrían crear el caos. Hacemos esto mediante el uso de condensadores para mantener la corriente continua constante. Los tres grandes C Eso es esencialmente lo que la disociación se reduce a (al menos para nosotros).

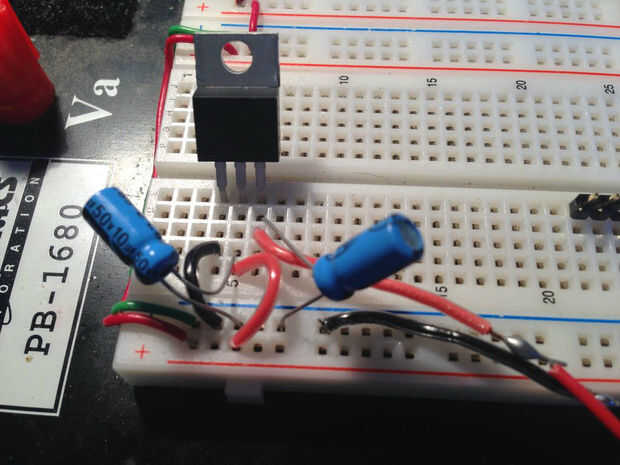

Con este par, obtenemos una vela Lisa a lo largo de todo el tablero. Con esta configuración, encontré un cap de 10uF en poder y energía hacia fuera los pernos de maravillas. Ahora estos están polarizados, así que asegúrate de que la pata trasera de la tira siempre se dirige hacia la tierra.

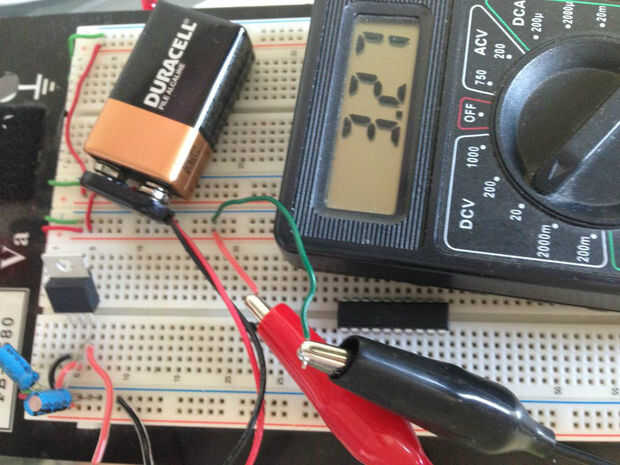

Ahora es el momento para comprobar la corriente para todo el tablero. Si hay problemas, mejor trabajamos les hacia fuera antes de añadir (y, quizás, freír) nuestro microcontrolador. La lectura debe estar en algún lugar alrededor de 3.3 voltios.
