Paso 3: Agregar el chip
Ahora el cerebro entra en la refriega...
Asegúrese de que tener el chip de la manera correcta para arriba - el hoyuelo en el chip indica moda.
En primer lugar, agregue la energía y la tierra, como se indica en las hojas de datos. Hablando de hojas de datos, son realmente un tesoro. Ciertamente no son como él, pero ¿cuántas veces en sus propias experiencias que también anillo verdadero, ¿EH?!
¿EH? ....
El truco de una hoja de datos es encontrar rápidamente lo que necesita de él, de entre todas las cosas. Esto puede ser difícil, pero entonces otra vez, así que puede subir la fuente en el Parque Central de ciudad de Nueva York (no preguntes).

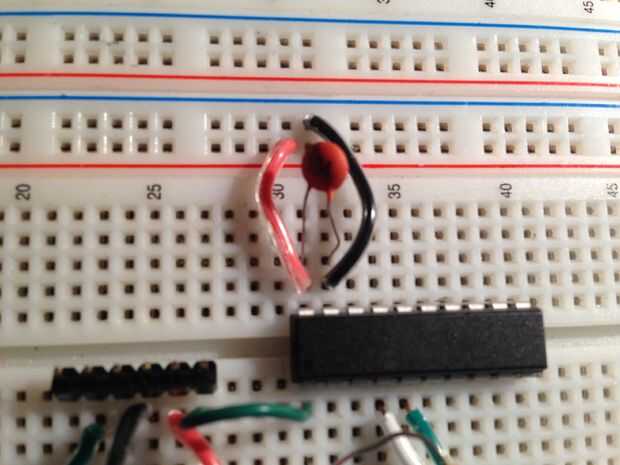

En nuestro caso, una de las cosas que necesitamos de él es en la página 23. Pernos todos VDD y VSS para el cerebro deben estar conectados y disociada (ver paso anterior). En esencia, esto significa que todos ellos necesitan estar conectados a tierra y tensión de la Junta (este chip no puede pasar de 3.3volts) y todas las parejas deben tener tapas (eso es lo que todos los profesionales dicen, creo, para los condensadores?) para suavizar la corriente. Cerebros no gustan picos; Pensemos en picos en términos de una resaca... Resulta que, nuestro chip de PIC24F16 sólo tiene un par de energía y tierra. Que permite añade un 0.1uF cap entre los pines los chips 19 y 20. Debemos mantener estas cerca del chip, como todos los buenos enemigos. 0.1uF casquillos generalmente no son polarizados, por lo que no importa que la pierna va donde. Siempre y cuando horcajadas pins del chip agradables y cercanas.
A continuación, en la hoja de datos, específicamente en la página 24, necesitamos cuidar el Pin 1, que pasa a ser el MCLR, que significa borrado. Ingenieros integrados realmente odio las vocales, lo sé. Así, en esa página añade todos estos resistentes y gorras, pero encontré todo lo que es cool con sólo una resistencia 10 k va desde el pin MCLR a poder.
