Paso 1: Reunir los materiales

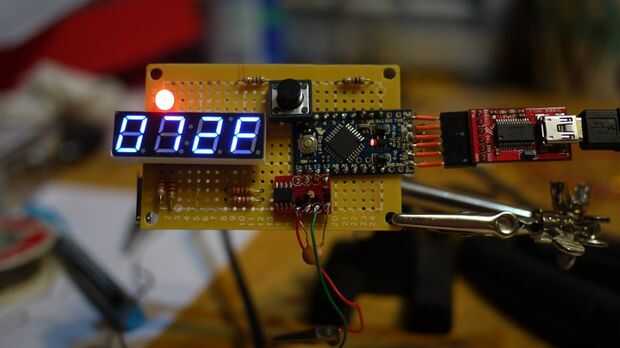

1 x Mini Arduino Pro 328 - 5V / 16MHz
1 x termopar tipo K vidrio trenza aislada
1 x amplificador de termocupla Digital MAX6675
1 x pared adaptador fuente de alimentación: 5VDC 1A
1 X salida de la tienda
1 X SOIC a DIP adaptador de 8 pines
1 x 4 dígitos de 7 segmentos
1 x caja de plástico de la salida
1 x cable de extensión o cable viejo de la computadora.
1 bobina de 5v X relé SPDT sellado T9AS5D12-5
1 x potenciómetro rotativo - lineal COM-09288
Potenciómetro de ajuste X 1 (opcional)
1 x 2n2222 transistor u otros similar resistencia de conmutación PNP.
Condensador 1 x 1uf
Resistencia de 5 x 330 ohm (esto solía decir 470, pero hace la pantalla muy oscura)
Diodos 1N4148 x 1
tubo de 4 pies X acuario (del tipo azulado que puede ser de silicona)

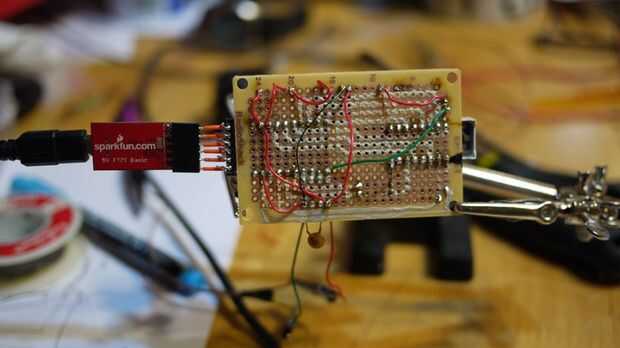

1 x placa, perfboard, circuito o caja personalizada.
Resorte de terminales - montaje del PWB (2 pines) (sparkfun PRT-08073)
Varios de cable.
Pernos para el montaje de la Arduino. Yo las piernas de resistencias y así sucesivamente de proyectos anteriores, pero usted puede comprar algunos encabezados.
Próximamente:
Estoy prototipos circuitos para éstos. Llegó mi primer uno de BatchPCB no hace mucho tiempo y me funcionó, pero necesita algunos cambios para estar listo para el prime time. Ojala las placas con las instrucciones se hará por fin del verano 2011. BatchPCB seguro es lento. :)
Engranaje:
- Soldadura de hierro. (Ajustable es muy recomendable)
- Suministros de soldadura.
- Conocimientos básicos de soldaduras o una disposición a comprar piezas de recambio mientras aprendes. Soldar el chip Max es la parte más difícil del proyecto. No es demasiado difícil soldar a la Junta de arranque. Mira estos videos y explicación. http://www.Sparkfun.com/tutorials/96
- Desglose básico de FTDI u otra forma de interfaz con su chip de Arduino.
- Equipo para programar el chip de.
Usted puede utilizar cualquier tipo de Arduino que desee. Si obtienes el mini como yo lo hice, asegúrese de que tener el chip de programación o el cable. También puede obtener o hacer un arduino RBB para afeitar unos dólares del proyecto. Si eres realmente ambicioso se puede hackear juntos un Arduino desde un Atmeta chips y piezas.
Puede encontrar todo lo electrónico en Sparkfun.com. Por supuesto puede afeitarse algún costo por compra algunas cosas en otros lugares. Por ejemplo, si usted puede encontrar un adaptador de pared en el rango de 5v en el dólar de la tienda o de segunda mano. Etc.
Tenga en cuenta que el programa que tengo más adelante trabaja con un control de botón y no un potenciómetro. Voy a actualizar esto pronto.
