Paso 3: montaje

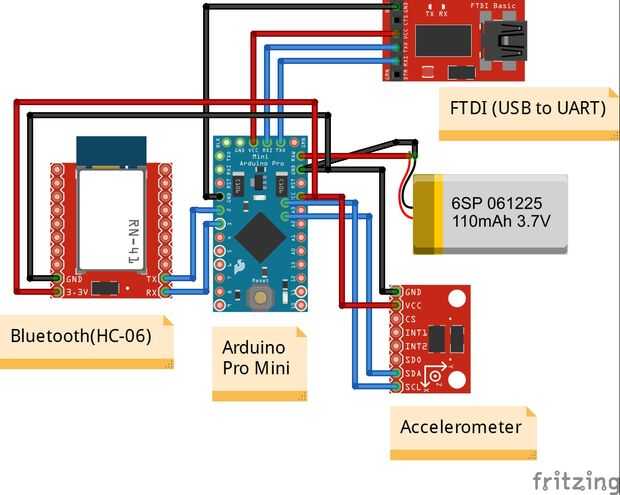

Este es un cuadro que muestra que cada módulo está montado excepto la batería. FTDI proporcionará la energía al módulo por el momento, por lo que la batería no es necesaria.
Módulo Arduino Bluetooth
Si usted quiere saber cómo administrar el módulo de Bluetooth y prueba, googleando lo! Usted sólo tiene que conectar VCC, GND, TXD, pin RXD como módulo en la instrucción (VCC -> 3,3 v, GND -> GND, TX -> D2, RX > D3).
Conexión Arduino-Accelerometer(MPU-6050)
Un módulo de acelerómetro utiliza interfaz I2C. (VCC -> 3,3 v, GND -> GND, SDA -> A4, SCL -> A5)
Conexión Arduino-batería

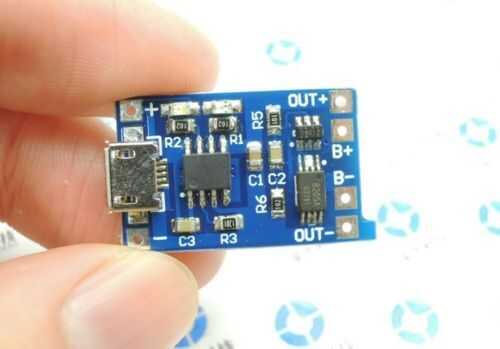

Es muy simple para la alimentación. Sólo tiene que conectar (+) -> primas con (-) -> toma de tierra. Pero si te preocupas por recarga, se puede utilizar un módulo de carga Li-Po. En este caso, se debe conectar (+) y (-) los conectores de la batería con B +, B-en la recarga el módulo y out +, fuera del módulo deben ser conectados con primas, GND de la placa Arduino respectivamente.
Comprobación de conexión

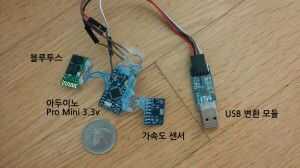

Si tienes todos estos proceso, debe ser como a continuación. Se debe conectar cada parte excepto la batería. La energía se suministra del módulo FTDI, por lo que no debe conectar la batería hasta subir y prueba se realizan. Acabados de cada prueba, desconecte el módulo FTDI y conecte la batería (o con el módulo de carga Li-Po).
