Lo siguiente pretende mostrar cómo hacer cualquier batería del proyecto Raspberry Pi accionado y recargables ***. Este no es tan fácil como debería ser porque la frambuesa Pi requiere poco más de 5VDC para funcionar correctamente. (Realmente quiere 5.2 a 5,25 voltios). Así que tenemos que tomar el voltaje de la batería de 3.7V y boost a 5.2V. (Alternativamente se puede usar un 7.2V batería y buck que hasta 5.2V.) También necesitamos un circuito para carga de la batería. Por suerte hay un par de productos que se incluyen en un módulo. La que estamos utilizando aquí es el powerboost 1000 C de Adafruit. Tiene una salida de 5.2Vcd que es perfecto para la frambuesa Pi y tiene un amplificador de 1 circuito (vía micro USB) de carga para recargar nuestra batería sin tener que desconectar.

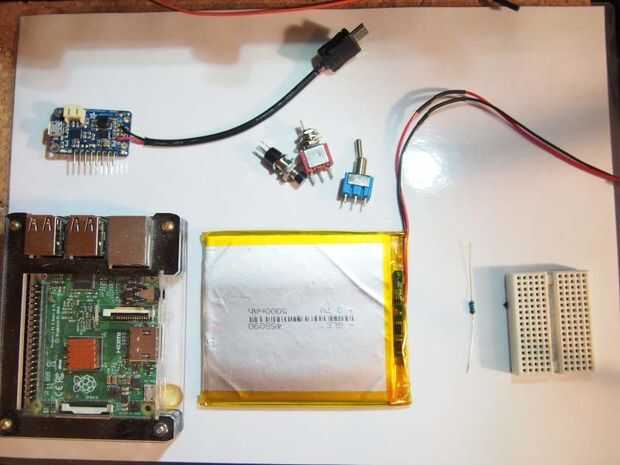

Lo que necesita-
- Powerboost 1000 C impulsar el conversor y controlador de carga
- 2500 mAh (o mayor) 3.7V lipo LR14 JST PH conector
- Frambuesa Pi 2 (o B +)
- cable micro-USB (o extremo de enchufe macho soldable micro-USB)
- Interruptor SPST (opcional) duro interruptor para thr Powerboost
- SPST momentánea botón (opcional) suave-reinicio/prueba de secuencia de comandos de batería baja
- 1k-carga de resistencia (opcional) 3.3 k limitar resistencia disparador de batería baja
- pequeña placa o PCB
- cables de parche de DuPont (varios)
Otra forma es que conecte una fuente de alimentación USB para Raspberry Pi. Sin embargo, he encontrado este enfoque menos satisfactorio para la frambuesa Pi... La mayoría de los paquetes de baterías USB que veo pone entre 4,85 y 5 VDC. Como se mencionó anteriormente, el Pi requiere un poco más de 5 VDC. Así que lo que suele suceder es que el Pi botas, pero poco 'arco iris Plaza' aparece en la esquina superior derecha de la pantalla (ver foto). Este cuadrado indica que el Pi es bajo. Ejecutando la frambuesa Pi como este puede causar algo de inestabilidad del sistema daños de hardware. En particular al SoC puede dañar alimentación repetido bajo. Si vas a utilizar una batería de 'fuera de la plataforma' USB para tu pi tratar de encontrar uno que pone hacia fuera 5.2-5.25VDC.
