Hacer su proyecto Pi recargable... (1 / 5 paso)

Paso 1: Configurar la conexión de alimentación a la Pi

Hay 2 posibles formas de conectarse el Powerboost frambuesa Pi-

1. Puede soldar el zócalo del USB A la powerboost. (El módulo viene con el socket del USB. Pero no se suelda sobre.) Si eliges esta opción entonces puede simplemente utilizar cualquier cable micro-USB para ejecutar su Pi.

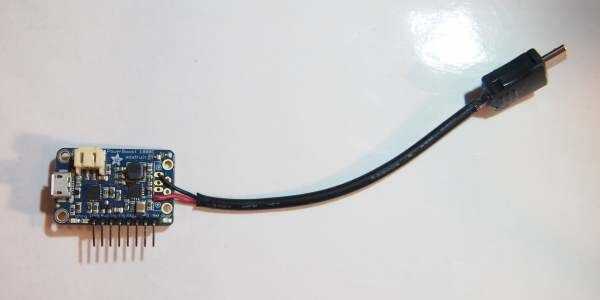

2. La soldadura de la salida de Powerboost del poder +-de un conector micro-USB. (ver foto arriba). Si usted elige esta opción el el powerboost se enchufa directamente en el puerto micro-USB de Raspberry Pi. Puede utilizar un cable Micro-USB viejo y empalme para el Powerboost como se muestra. Los cables de alimentación para los cables son generalmente rojo/negro para +-

Nota - Aunque es posible al poder la frambuesa Pi mediante el conector GPIO I no lo recomiendo como puentea la circuitería de protección de energía de la Raspberry Pi. (es decir, el pin de 5V de la GPIO se conecta directamente a la SOC. Ver este hilo en Cambio de pila).

Una vez que tienes esta configuración, desenchúfelo. Una vez que la batería está conectada queremos probar el voltaje de salida antes de enchufar la Pi por primera vez.
