Paso 2: Diseño del circuito
La fuente: Se trata de tu celular de monedas 20mm o 12mm. No importa el tamaño de la célula, pero 20mm uno durará más tiempo.
La ruta de acceso: Se trata de la cinta de cobre usada para conectar todas las piezas de su circuito juntos. Esta es la parte más difícil para el diseño de este proyecto.
La carga: Consiste en el sensor de elección, así como el LED.
El control: Este será el botón.

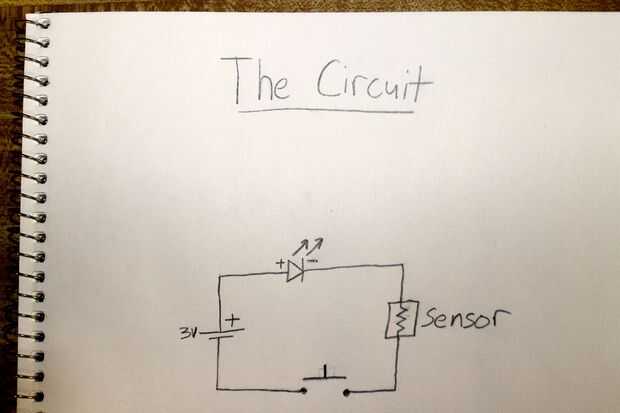

Sabiendo esto, debemos esbozar un circuito que contiene los cuatro. La forma más sencilla de hacerlo es en un circuito en serie. Eso significa que sólo debe haber un camino para los electrones a fluir. Ver las fotos para más detalles.
En primer lugar, elegir el sensor. Las opciones son las siguientes: célula fotoeléctrica o resistor dependiente de luz, termistor (resistencia a cambios en función de la temperatura), trimpot (potenciómetro pequeño), SoftPot (cambia la resistencia dependiendo de donde se toca) o un flex sensor (cambia la resistencia en función de cómo doblado). Es importante tener en cuenta que si el sensor tiene tres pines, se utilizan las dos patas consecutivas. Estas son sólo algunas posibilidades, porque hay muchos más que no he enumerado aquí. Edición: Ahora hay un vídeo de demostración!
A continuación, seleccione el LED favorecido. Cualquier color o tamaño funcionará, pero es preferible a mantener pequeño.
Por último, elegir la batería. Cuanto más grande es, más tiempo durará, pero, otra vez, es deseable mantener pequeño.
