Polarizado medio el tener un macho y una hembra en un conector, impidiendo así que mezclando la polaridad.

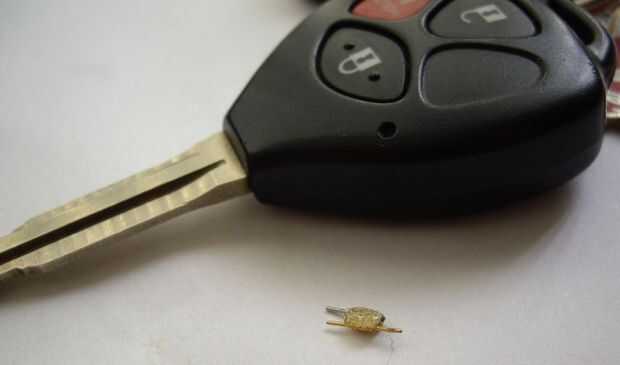

El resultado final es un conector de clavijas de luz ultra 2 que puede utilizar para varios propósitos en los proyectos de micro electrónica/hobby.

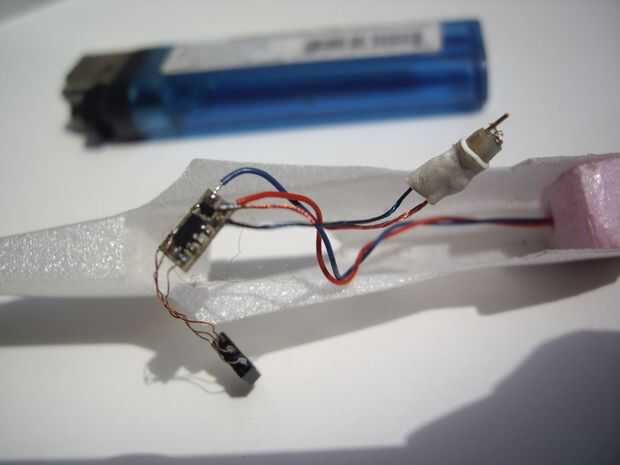

Yo utilice estos conectores para conectar las baterías a los receptores en mi micro aviones RC. Ejemplo avión ver aquí: http://maxoffsky.com/tech-blog/rc-micro-spitfire-airplane-build-log/
Herramientas necesarias para hacer los conectores de micro:
+ Pegamento gorila (http://www.amazon.com/gp/product/B0001GAYRC/ref=as_li_ss_tl?ie=UTF8&camp=1789&creative=390957&creativeASIN=B0001GAYRC&linkCode=as2&tag=maxoffsky-20)
+ Ayudar a manos pinza electrónica o similar (http://www.amazon.com/gp/product/B000RB38X8/ref=as_li_ss_tl?ie=UTF8&camp=1789&creative=390957&creativeASIN=B000RB38X8&linkCode=as2&tag=maxoffsky-20)
+ perno cabezales y zócalos pin (zócalo de 575 500101 - encabezado, 575-501101 - los números de parte de MOUSER.com).
+ broca de 0,9 mm (1mm puede trabajar) o un alambre caliente aprox. 0,8 mm de diámetro
El proceso de hacer sus propios conectores consiste en dos pasos distintos, primero haciendo una plantilla para los conectores y segundo hacer las plantillas de sí mismos.
Aquí es el proceso para hacer una plantilla para sus propios conectores micro polarizados:
1) cortar un par de patillas de la cabecera
2) Tire uno de los pines de ese par (Use pinzas pequeñas o empuje sobre el eje con algo, no son difíciles de salir)
3) taladre un agujero más grande en el lugar de ese pin que salió, este agujero se usará para uno de los pines del socket. (Creo que tienes que utilizar broca de 0,9 mm o 1mm para ello, comience con 0.9 mm), si no tienes un taladro de broca que trates de pequeña, calentar un alambre de diámetro más pequeño y pegando en el agujero, el objetivo es tener suficiente espacio para el perno del zócalo.
4) conseguir uno de los pines del zócalo de los zócalos con las pinzas o empujando a un lado.
5) poner la clavija de enchufe en el orificio que ha perforado.
6) hecho.
Ahora, en los propios conectores produciendo en masa:

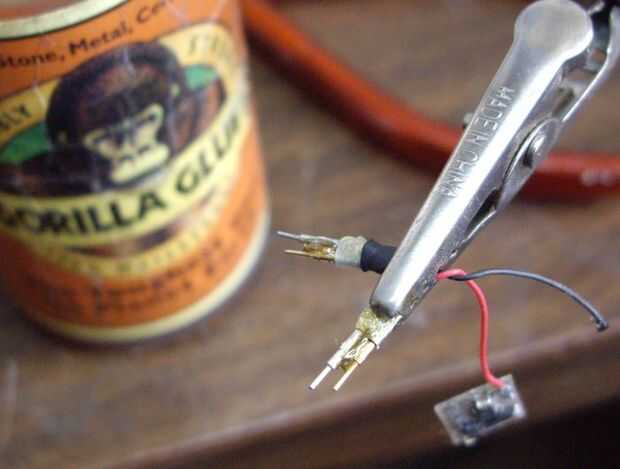

Cuando hizo uno de los conjuntos de conectores polarizados con el método anterior, pegar un perno en el enchufe y un zócalo en el pin (imaginar que es un conector conjunto completo). Luego poner una pequeña gota de pegamento del gorila entre ellos (puede usar una aguja o un palillo que la gota de pegamento en el extremo de él), asegúrese de que usted ponga la gota no a cerca del conector de la plantilla, si no pegue todo juntos, incluyendo el conector de la plantilla. También asegúrese de que guarda esta configuración horizontal como en la foto. El pegamento se expande y después de 4 horas debe tener un conector polarizado en una gota de pegamento.
Usted puede poner un poco de tubo termo retráctil sobre él y calentar para que no caiga aparte si ejerce demasiada fuerza.
Con este método usted puede hacer un montón de conectores para una fracción del costo en webshops de RC de la manía. Y llegar a tener su propia línea de producción de micro! (sugerencia: hacer dinero!)
¡ Disfrute!
