Paso 1: Cómo funciona
PLA, Nylon, ABS y filamentos más común utilizados para la impresión 3d no se pegan bien cobre lo suficiente como para establecer un patrón que puede ser grabado para crear un tablero de circuito. Ahora hay un filamento de caucho elastomérico bastante nuevo que se adhiere muy bien al cobre. Se llama Ninjaflex. De hecho, se pega muy bien a casi cualquier cosa incluyendo acrílico, cinta de pintor azul y cristal.
Un patrón de tablero de circuito puede ser dibujado en un programa gratuito como el 123D diseño sacó a un espesor fino y guardado como un archivo STL. Luego puede ser impresa en la parte superior un tablero revestido de cobre fino o tela conductora plateada: paso 1 pic. Entonces puede ser grabada en forma estándar con una solución de cloruro férrico.

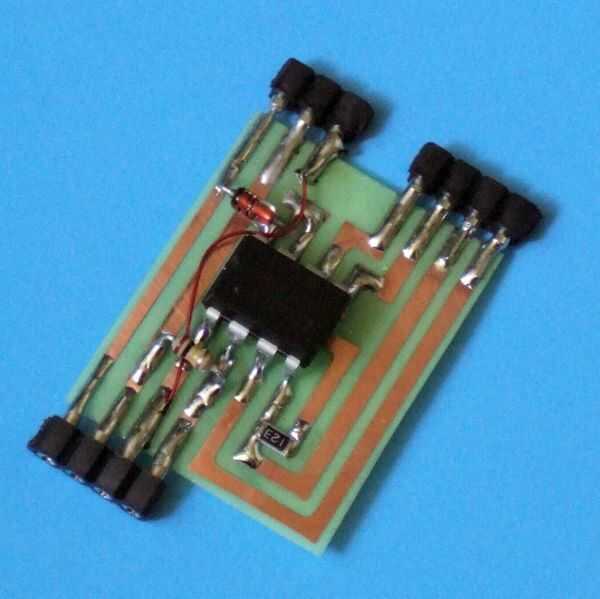

La placa de circuito que se muestra fue impreso en el espaciamiento estándar de protoboard y perfboard de rastros en. centros de 1". Esto encaja estándar a través de componentes de agujero y algunos los de montaje superficial. Foto 2 muestra el circuito final, un microcontrolador Picaxe.
Si usted quiere un circuito fino y ligero, este diseño funciona bien. Para obtener más flexible, los componentes tendrían que ser espaciadas más lejos aparte.
