Hacer tableros de circuito Flexible utilizando una impresora 3D (2 / 9 paso)

Paso 2: fuentes de

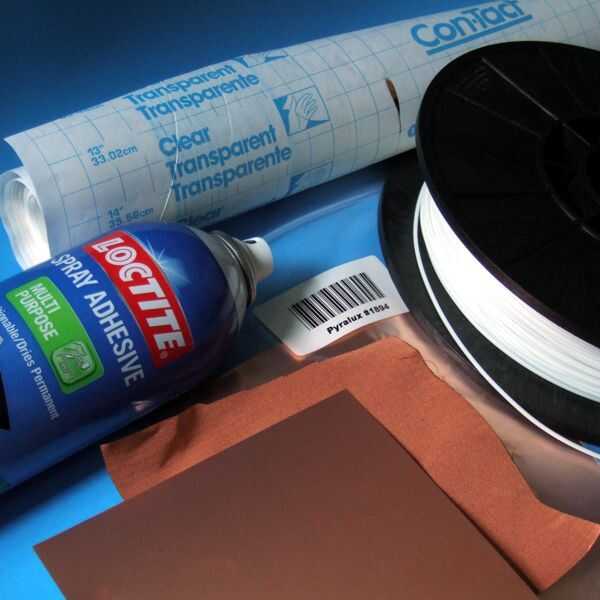

Acceso a una impresora 3d de filamento. Utilicé un Makerbot Replicator 2 pero otras impresoras con el extrusor correcto deberían funcionar.

Filamento blanco Ninjaflex. También traté de negro y claro del agua Ninjaflex filamento pero no pegue cerca así como el blanco. Otros colores podrían funcionar.
De Adafruit: http://www.adafruit.com/products/
O:
http://www.3dsupplyworld.com/flexible/

Tijera corta material cobre revestido tablero de circuito (. 004"). De: http://www.goldmine-elec-products.com/products.as...
O
PURO COBRE POLIÉSTER TAFETÁN (. 002"). Disponible desde: http://www.lessemf.com/fabric.html
O
Revestido de cobre fino estupendo circuito Pyralux material (<. 001"). De Adafruit: http://www.adafruit.com/products/1894

Estante claro revestimiento material de WalMart

Aerosol Loctite adhesivo disponible en WalMart

123D diseño u otro programa 3d que puede crear y manipular archivos STL.

Cloruro férrico en: http://www.mpja.com
Otros grabadores pueden trabajar, pero no lo he probado.

Lana de acero fina.

Acetona-disponible en WalMart

Cinta para ductos
