Paso 8: Aguafuerte a tela conductora
Si quieres circuitos más flexibles, puede rayar la tela conductora. Esto es especialmente útil si usted quiere hacer un circuito que va ser flexionado continuamente como un cable de cinta o tira de luces led.
Puede grabar a tela conductora de la misma manera como se describe en los pasos anteriores. La adición sólo que debe hacer es colocar algunas de ser pegado estantería de material para la parte inferior de la placa de circuito. Medirlo. Si el material de la estantería y la tela es más gruesa que sobre. 007", quizás tenga que ajustar la barra del espaciador en el archivo de Stl. Adhesivo en aerosol en el material de la estantería y pulir a la tela hacia abajo en la base de la impresora.

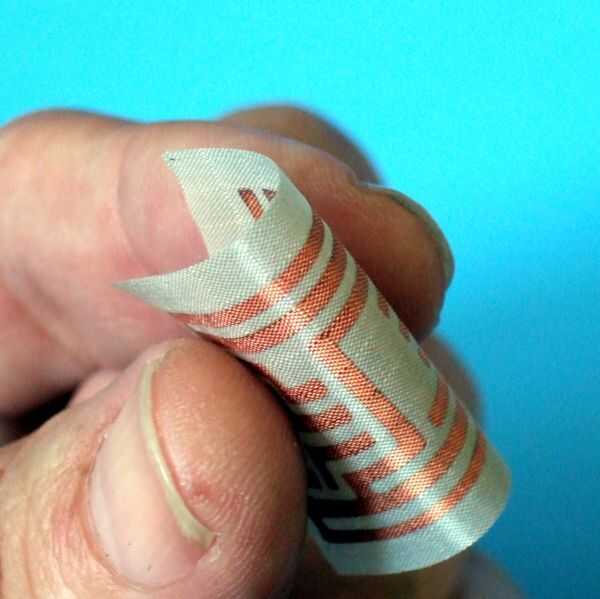

Tejido conductor graba muy rápido. En el cuadro tomó unos cinco minutos.

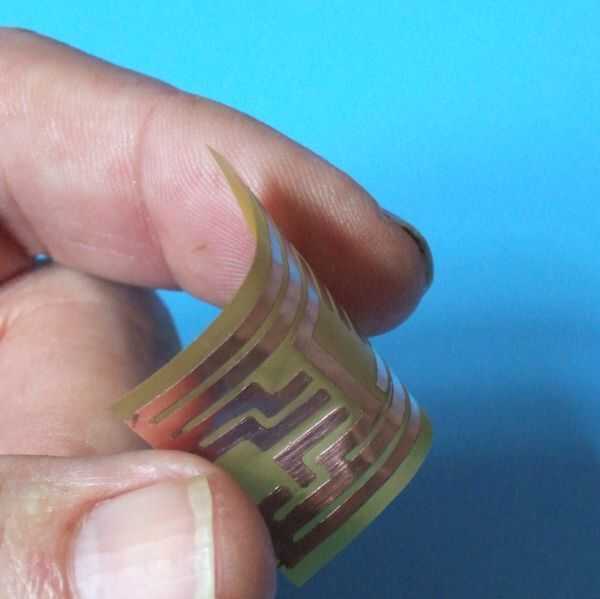

Foto 3 muestra el tablero de Adafruit Pyralux que fue grabado de la misma manera. El material del tablero es muy delgado, menos de. 001"
Puede utilizar esta pintura conductora (CuPro-Costa pintura) para pegar en los componentes:
Tenga en cuenta que pegado componentes son no casi tan robusto como componentes soldados.
O puedes hacer tu propio pegamento conductor:
