Paso 1: Crear una plantilla de Chibitronics

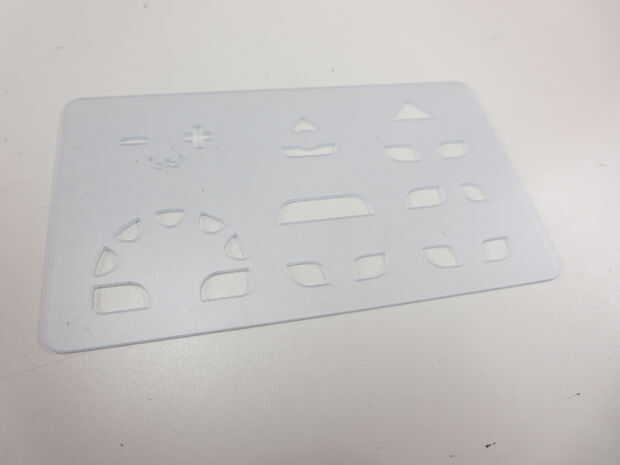

Si consigues obtener completo de Chibitronics, incluye una plantilla que puede fijar en una marca de página hacia abajo con una pluma/lápiz donde desea colocar los componentes, pero no era un gran fan de estos. El principal problema es que si cometes un error (como no pensar en donde van los cables para cruzar), entonces necesita borrar todas las marcas, o peor aún, si ha utilizado la pluma, empezar de nuevo desde cero. La plantilla también no tiene marca, tan especialmente cuando estaba nueva a Chibitronics hago un montón de errores con el pinout de algunos de los tableros de control más complicados.

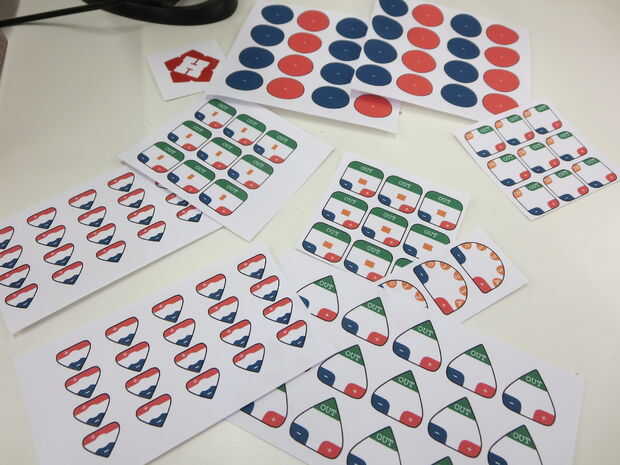

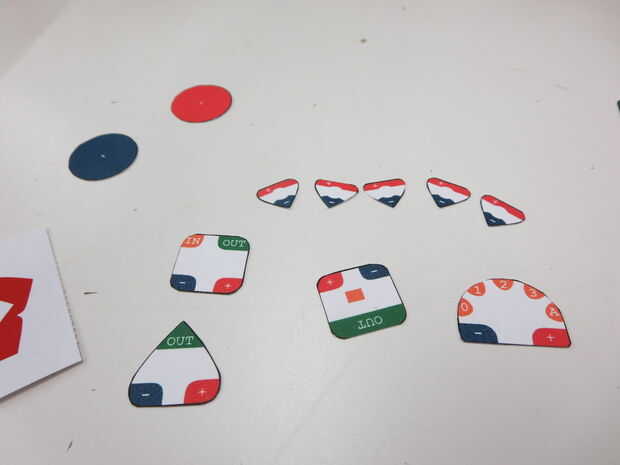

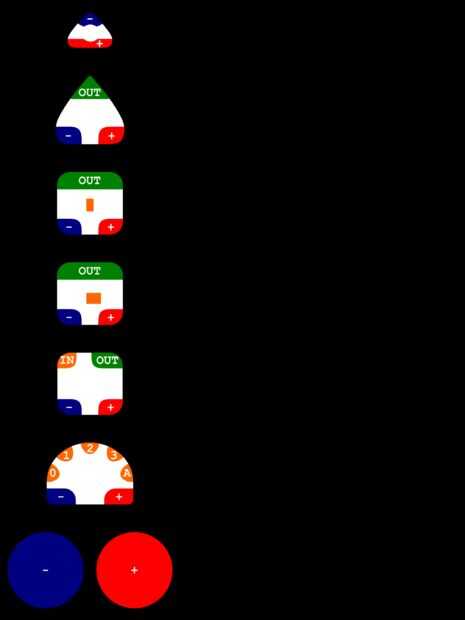

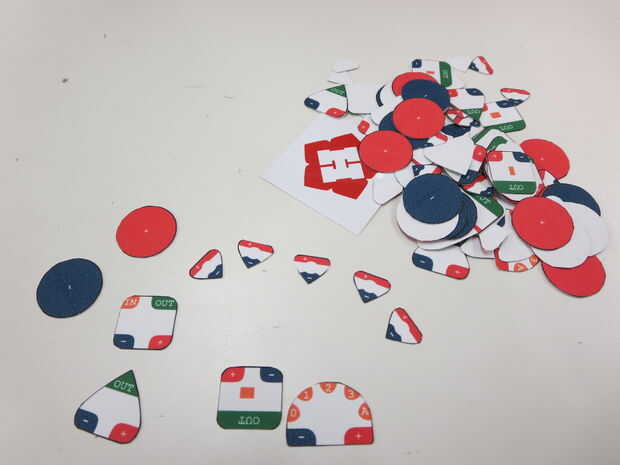

Por lo tanto, mi solución, he diseñado unas plantillas de código de color en inkscape que imprimí en la masa y cortar. Esto me permite mover bits alrededor, y con todo ser color cifrado encontré fácil visualmente ver cómo las cosas deben ser cableadas.
