Paso 5: conectar el cargador
![]()
Primero necesitas saber cual de los cables del cargador es el VCC (+) y que el GND (-). Esto puede comprobarse midiendo el voltaje con un multímetro. Si el voltaje es negativo, el cable rojo en el multímetro está tocando el cable GND, si es positiva que está tocando el cable VCC. Alternativamente si usted no tiene ningún multímetro, sólo prueba tocando los cables en el modelo como se describe a continuación y la forma correcta encenderá el LED, no al revés. En nuestro caso resultó el cable negro al ser el alambre blanco VCC y GND.
No se sorprenda si el medidor de voltaje 5V entonces más los informes! Nuestro cargador de Nokia informó de 7V. Esto es porque el cargador no es una fuente de tensión "tieso". Se comporta como si una pequeña resistencia en serie con la salida. Cuando una carga real como nuestro LED se une la tensión caerá al nivel esperado.

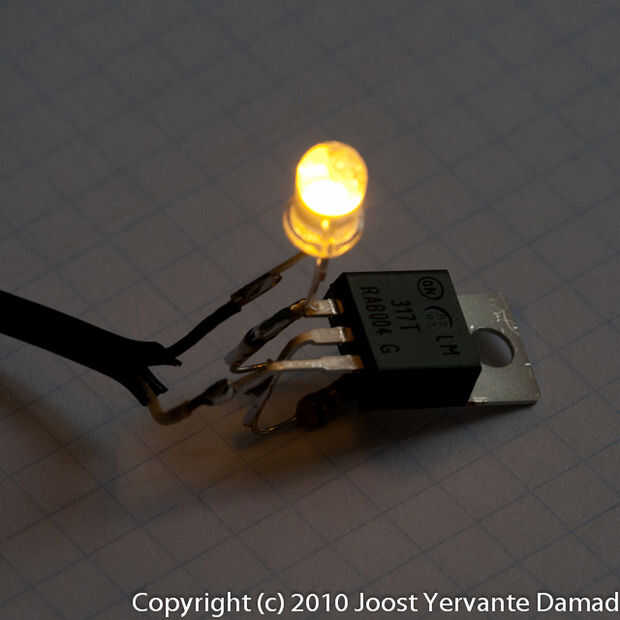

La soldadura de los cables del cargador con VCC en el pin VCC del LM317 y GND en el plazo de ejecución corto del LED.
Prueba insertando el cargador a una toma de corriente.
