Paso 10: Soldar el circuito Dimmer

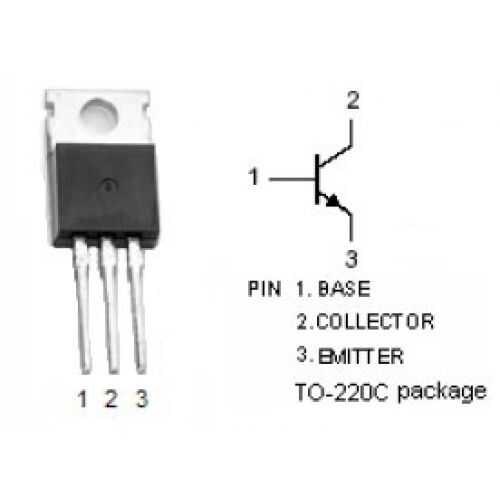

El circuito para este proyecto fue tomado de talkingelectronics.com. El circuito era simplemente para uno condujo. 555 es capaz de dar una corriente de salida máxima de 200ma. Para conectar todos los leds directamente a la salida recalentamiento del ic. Modificado un poco el circuito y añade un transistor tip31c por lo que ahora todos los leds se puede conducir con seguridad.

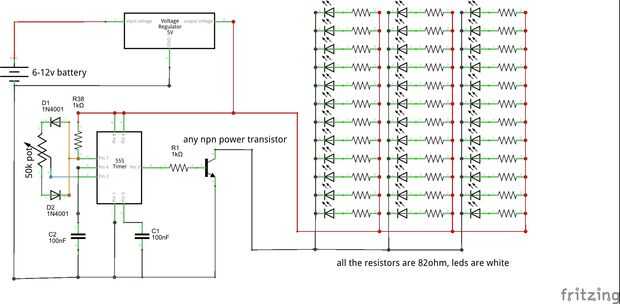

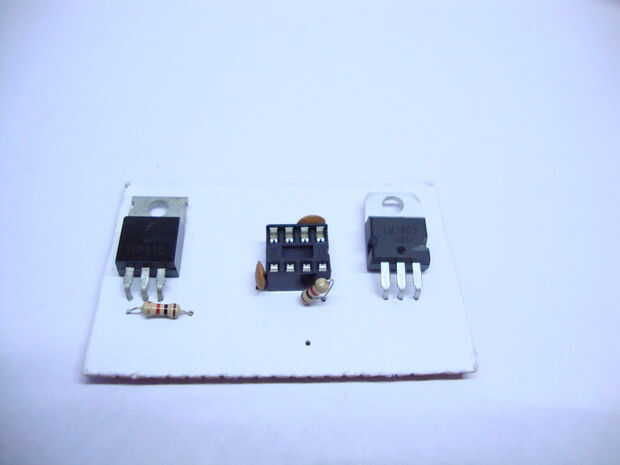

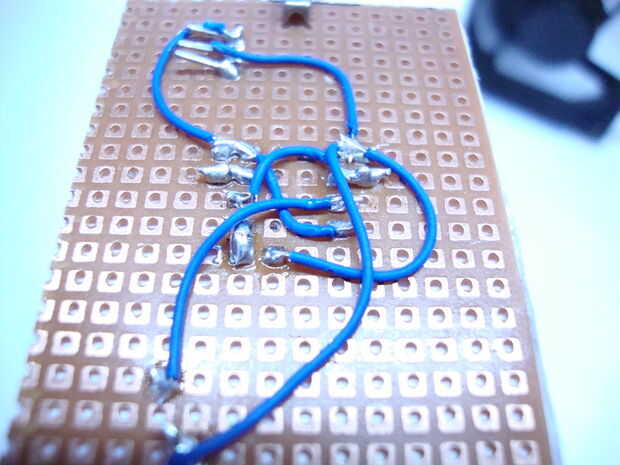

Todo el circuito según el esquema dado por encima de la soldadura. No soldar directamente el ic pero utilizar un zócalo del ic como recalentamiento del ic puede dañarlo.
