Paso 1: Cortar la placa perforada

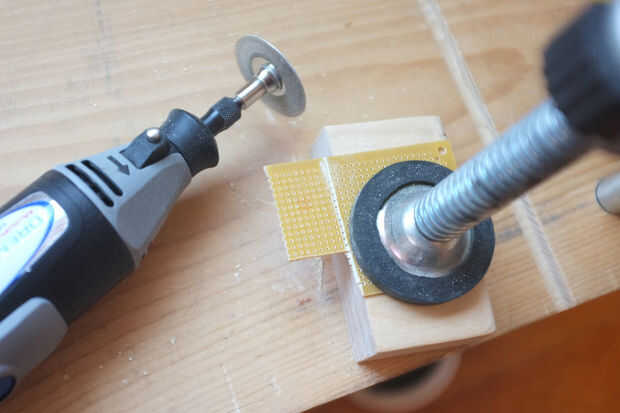

Abrazadera de la placa así que usted puede cortar.
Utilizando la dremel, corte la madera a la medida: para un chip de 8 pines, corté un tablero de agujeros de 4 filas x 10.
- Trace una línea con un marcador en el lado de plástico, a lo largo de una fila de agujeros.
- Utilizar la dremel para cortar la mayoría de los plásticos en la línea.
- Coloque la Junta en la puntuación.
(No respirar el polvo!)

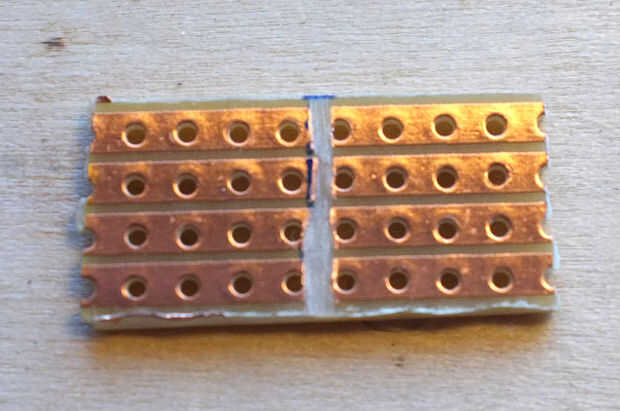

A continuación, del lado cobre, ligeramente corte una ranura hacia abajo de la media a través de la capa de cobre sólo para que su 4 filas ahora son 2 columnas.
Utilice un multímetro para asegurarse de que las columnas izquierdas están completamente separadas de la derecha.
Nota: Puede hacerlo con un cortador de boxeador en vez de un dremel. Anotar la tabla ejecutando el cúter a lo largo de una regla afianzada con abrazadera en lugar. Presión a lo largo de la partitura. Esta forma de corte es menos precisa así que la Junta más grandes para compensar. El cortador de la caja también funciona en los rastros de cobre.
