EDIT: Este Instructable ha ganado el segundo premio en el concurso de microcontrolador 2013 Radio Shack. Gracias a todos los que votaron!
EDIT2: Un Enigma abierto con tubos de Nixie Standup falsos como los que en este Instructable pronto estará disponible como una edición especial Kickstarter.

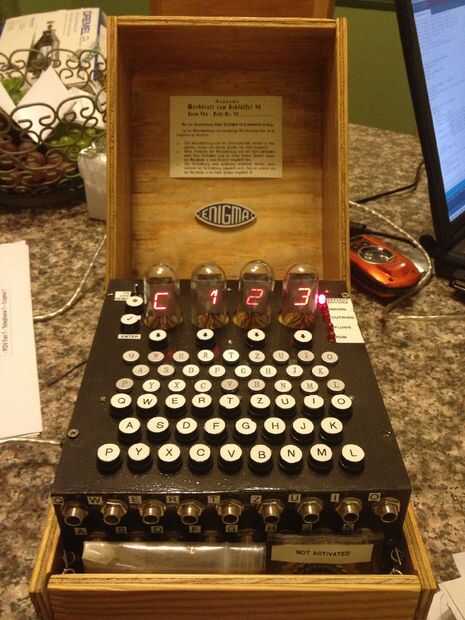

Este es nuestro primer Instructable y esta guía paso a paso le mostrará cómo construir una réplica electrónica completamente funcional de la máquina Enigma alemana famosa de mundo. Este proyecto de código abierto basado en Arduino es capaz de cifrar y descifrar los mensajes Enigma M4 codificado.
Esta primera completamente funcional réplica "exacta" Enigma de fuente abierta fue inspirado por el juego de la infantil a la máquina Enigma de Arduino por sketchsk3tch.
Usando multiplexación para los LEDs, este circuito con 115 luz diodos usa sólo 38 pins y los 36 botones usa total solo 4 pines gracias a correctamente puesto resistencias (y los MOSFETs del P-canal) en el circuito del teclado. Estos 4 displays de 16 segmentos y un LED para cada botón del teclado se suman rápidamente el número de pernos requeridos e incluso que tendría el Arduino Mega quedó sin pernos sin los 2 métodos mencionados...
En respuesta a la abrumadora demanda, hemos diseñado el PCB y disposición a través de www.stgeotronics.com. Saltar al paso 10 y más allá para obtener más información. También le ofrecemos un kit de electrónica completa y un producto completo montado y probado.
