Hacer tu propia réplica de Enigma (9 / 11 paso)

Paso 9: Esquemas de circuito

En respuesta a la demanda popular, aquí están los dos esquemas de circuito.

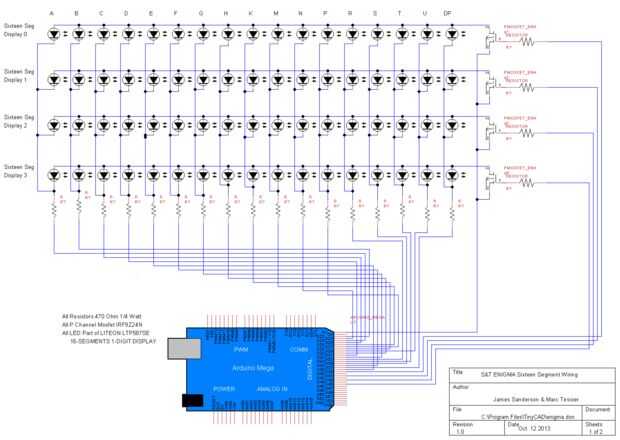

La primera de ellas muestra cómo nuestros tubos nixie falso (las unidades 16-segmento elevadas 4) están cableados para dar la respuesta que los rotores en una verdadera máquina del Enigma. También se utilizan en cada modo de instalación para proporcionar información sobre la creación de la máquina.

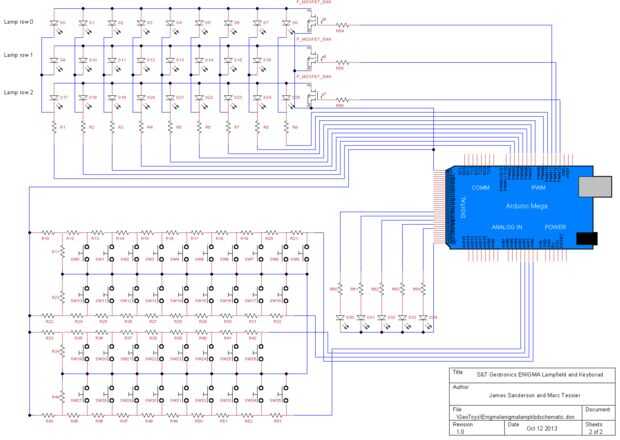

El segundo muestra cómo cada uno de los botones del 26 teclado y 10 teclas de función, las 26 lámparas principales y los 5 LEDS están todos conectados.

Todos los resistores de LED son 470 ohmios y todas resistencias pulsador 1KOhm.

Manténgase en sintonía para el archivo de diseño de PCB...

Esperamos que te haya gustado nuestro primer Instructable.

Gracias por su tiempo.
