¿Qué es?

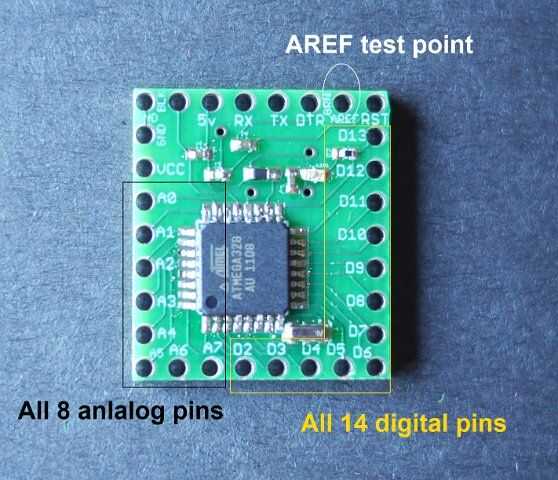

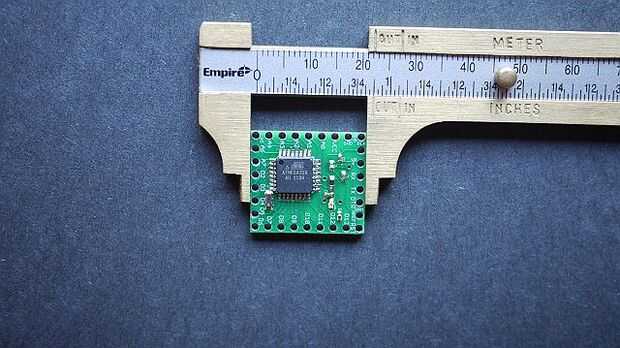

Este Instructable le dará todos los archivos y la información que necesita para hacer su propio Arduino Compatible en paquete pequeño para montaje en superficie.
Requiere un tablero fabricado sobre precisión de 9mil. Te recomiendo tener el tablero fabricado en BatchPCB.com, Sunstone.com o en su casa tablero favorito.
Vamos a usar un método de flujo de la placa caliente. Es bastante fácil y los componentes de este proyecto de toleran el calor bastante bien. No he utilizado una máscara de la soldadura. Tensión de superficie es su amiga, pero recibió algunos puntos de las tarjetas y tenía que arreglar un puente. Así que siéntete libre hacer uno, si sabes cómo. Soldadura mascaras no cubiertos aquí. Nota: Los comentaristas finos sobre en Hack A Day señaló que se puede hacer realidad este proyecto con un soldador normal utilizando un método llamado "virar y arrastre. Por lo tanto, si usted no quiere un plato caliente y goma de la soldadura, usted tiene opciones. Es la magia de DIY.
¿Es este Instructable para usted?
Si te gusta Arduino y pensar que te gustaría aprender a la superficie de montaje para soldar, esto es un gran proyecto para empezar. Si no sabes sobre Arduino, debe obtener una tabla de desarrollo y probarlo. Esto no es Arduino Compatible de un gran principiante. Necesita un regulador de voltaje externo y su pequeño factor de forma no es tan amigable como las placas de tamaño completas. Si usted ha construido una placa Arduino sentirán en casa aquí.
¿Puedo modificar este Instructable para hacer algo personalizado?
Podría hacer un Arduino con una tarjeta de compás, o a bordo de control de robot. Si sabes hacer algo trabajar con Atmega328 puede mover a bordo con estos archivos como lugar.
¿Qué es un Arduino?
Sólo busque Instructables "Arduino". Este clon es realmente bueno para agregar corazones a cuales proyectos o incrustar en proyectos donde el espacio es una prima.
¿Qué debo saber ya?
Usted debe saber su camino en el IDE de Arduino lo suficientemente bien como para "quemar el programa blink" y algunos cables de práctica a un Arduino con circuitos simples. Ayuda si ya puede soldar a algunos. Si usted sabe cómo hacer de PCB o han construir alguna vez un "boarduino" usted va a estar bien.
Usted tendrá la capacidad para abrir un símbolo del sistema en windows (o Linux), cambie al directorio y ejecutar los programas como se indica. Las instrucciones asumen que está ejecutando Windows. Si corres Linux tengo fe que Usted imaginará.
¿Es físicamente exigente?
Se necesita vista decente, una buena cantidad de coordinación ojo mano y buen control motor fino. La plancha también es caliente, por lo que partes de esta obra sudoroso a pesar de ser físicamente fácil
Golosinas de código abierto

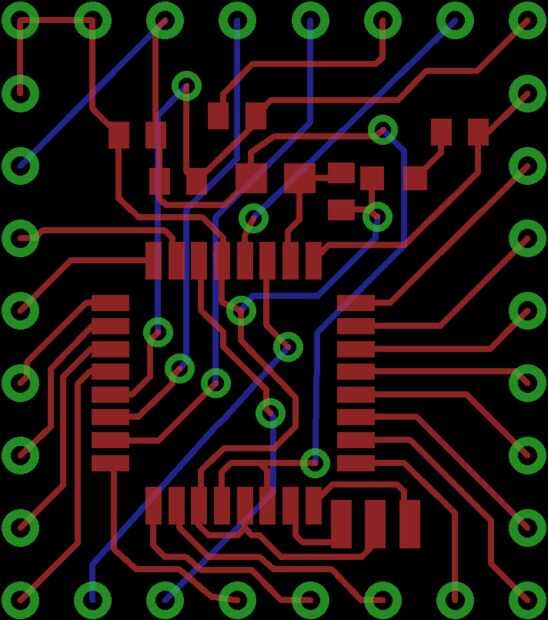

El tablero es de código abierto con licencia no comercial Creative Commons. Usted puede recibir el águila archivos desde GitHub si desea modificar el tablero o usarlo como punto de su propio clon.
https://github.com/dustinandrews/ExtraCore
Esto parece duro pero yo quiero uno, ¿puedo solo comprar uno?
