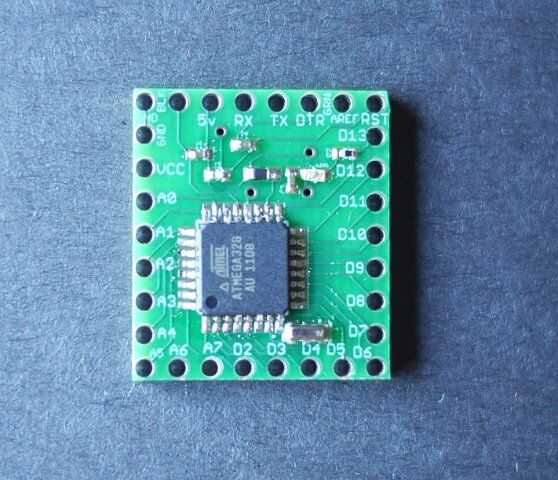

Paso 10: Con su nuevo controlador micro
Características adicionales
- 2 pines de entrada analógica más que el Mini Pro (A6 y A7 son traídas hacia fuera). A diferencia de A0-A5 no son pines de propósito general. Así es como funciona el chip Atmega.
- Filtro de paso bajo en AVCC
- Punto de prueba AREF
- Cargador de arranque Optiboot permitiendo bocetos un poco más grandes.
Características quitadas
- No a bordo del regulador de potencia. (Es decir, no pin potencia.)
- Ningún botón de reset.
Problemas conocidos
- La Junta no siempre se restablece cuando el IDE ha programado un nuevo boceto. Hay algunas pruebas de que esto es debido a la cargadora optiboot en Atmega328. Podría ser un mal diseño de la DTR en el tablero, pero obras DTR para programar cada vez así que sospecho que no.
- Como el LilyPad no hay ninguna sobretensión o protección de voltaje. He conectado Atmega328 inmersión virutas hacia atrás y les calienta, pero vivo. Este formato no puede justo tan bien. Por favor piensen dos veces antes de conectar al voltaje.
Otras notas

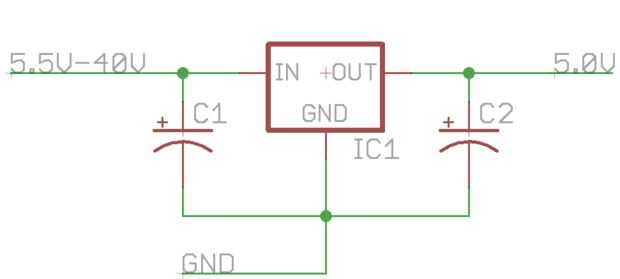

Si desea restablecer la Junta, tierra primero por un momento. Si desea utilizar fuentes de energía que varían mucho de + 5 v necesita agregar un regulador de potencia y un par de condensadores. Si desea ejecutar alimentación USB, que son buenos ir. Un diodo "hacia atrás" a través de VCC/GND podría ser una buena idea si usted preocuparse de atrás accidentes de voltaje.
Distintos de los anteriores cambios, debería funcionar igual que cualquier otro Arduino.
