Paso 2: Obtener placas de circuito impreso

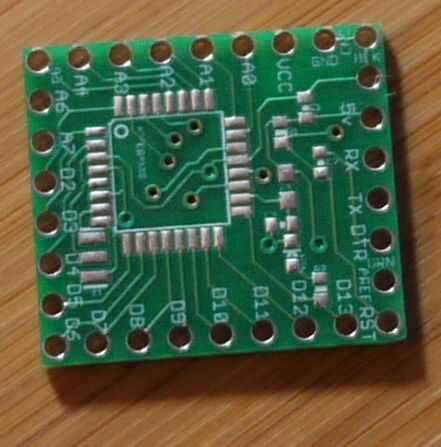

Ahora puede obtener una tabla con toda la electrónica de Circuitos resistentes para $10.

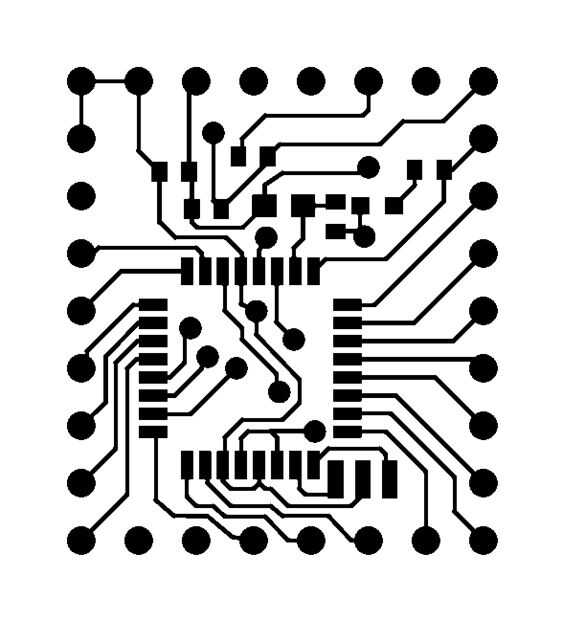

Si usted quiere tener una placa de circuito le hizo tener a DIY o enviar a una "casa fab". Estos servicios requieren archivos de diseño en un formato compatible. "Gerber" es un formato común que acepta el software Eagle usé casi todos junta fabricación servicio y salidas.
Los archivos Gerber que utilicé se unen a este paso. También puede obtener los archivos de Eagle en GitHub y hacer tu propio Gerber (o lo que sea) archivos si necesita modificar el diseño. Puede enviar los Gerbers a una casa fabulosa como BatchPCB o www.sunstone.com. He usado ambos. BatchPCB tendrá un costo de unos $13 no incluye gastos de envío por una tarjeta y se llega en aproximadamente un mes. Hasta ahora ellos siempre me han enviado 2 tableros cuando pedí uno, pero he tenido una junta (los dos) tienen problemas. Los costos del servicio prototipo de Sunstone sobre dos veces más y tendrá juntas en la mitad del tiempo. Calidad de las juntas de piedras preciosas es buena, pero la pantalla de seda no es tan clara como BatchPCB con los mismos archivos Gerber. El precio de piedras preciosas es el mismo para uno o dos tableros así que adelante, haz dos.
Si lo desea, puede solicitar placas de BatchPCB archivos que ya he subido aquí.
(Para los aventureros una versión probada de las Naciones Unidas utilizando componentes 0805 tamaño. Muchas gracias a RugedCircuits.com por la ayuda. Necesita piezas diferentes de los enumeran en el paso y el diseño es un poco diferente.)
Si desea modificar el diseño y hacer tus propios archivos Gerber, chispa divertida tiene un buen archivo de tutorial y trabajo.
Usted puede subir Gerbers a BatchPCB y su bot de República Democrática del Congo comprobarlas por libre, a veces las reglas de diseño en Eagle mostrar problemas que usted puede ignorar, pero el "bot de República Democrática del Congo" que raramente tiene falsas alarmas.
También hay gran, libre en línea Gerber viewer aquí: http://circuitpeople.com/
