Paso 3: Se reúnen componentes

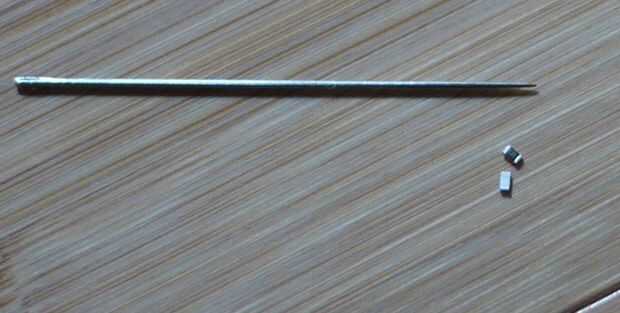

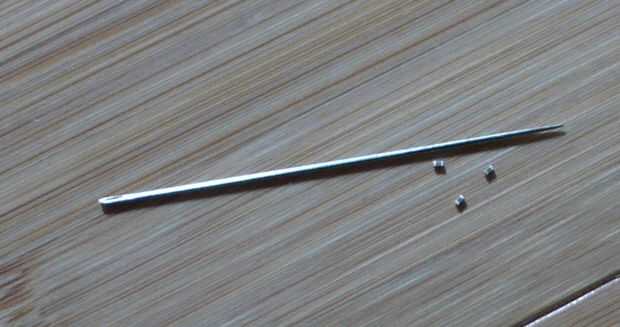

Aquí están las piezas que necesita y los números de parte de digeykey. Para los artículos que no tienen un mínimo de 10, recomiendo que llegar por lo menos 2 y posiblemente más. Si usted tiene 2 tableros de buena, puede hacer dos Ardunio Compatibles. Las piezas pequeñas son muy, muy fácil de perder por lo que tener extras es grande. Tenga cuidado con ellos al abrir los paquetes.
2 x 445-6389-1-ND INDUCTOR 10UH multicapa 0603
2 x 490-1198-1-ND CER resonador 16,0 MHZ SMD
2 x 754-1547-1-ND LED verde redondo claro SMD
2 x ATMEGA328-AU-ND IC MCU AVR 32 K FLASH 32TQFP
10 x 541-10.0KSCT-ND RES 10,0 K OHM .25W 1% 0603 SMD
10 x 445-1316-1-ND CAP CER .10UF 25V X7R 10% 0603
Esta lista de materiales cuesta $15 + gastos de envío en el momento de escribir esto. Si usted sabe lo que está haciendo puede hacer sustituciones. Todas estas piezas son realmente estándar. No sustituya el chip de Atemga328 a menos que seas super seguro de que sabrás lo que está haciendo. Ésta funciona, te lo prometo. Si tienes otro que casi puede prometer los ajustes del fusible que te recomiendo convierten en una pequeña montaña.
Encabezados recomendados
Usted también necesitará algunas cabeceras y algunos encabezados de ángulo recto. Me gusta muchos encabezados para empujarlos en un protoboard y todavía poner Jerseyes de mujer en la parte superior.
18 x largo cabeceras
12 x cabeceras de ángulo recto
Regulación de voltaje externo opcional
2 x condensadores de 22uf P5149-ND
1 regulador de voltaje x IFX25001TS V50-ND 5.0V 400MA
He probado este regulador en un tablero de pan con 12v "tomacorrientes". Funciona muy bien y tiene un montón de protección incorporado. También tiene un montón de energía para ejecutar su chip Atmega y muchas otras cosas además. No se olvide de fuentemás que 150 MA directamente en sus pines de Arduino. (Es alrededor de 7 LEDs en brillo máximo).
