Paso 4: Poner la pasta de soldadura en el chip
Comer un bocado, rasguñar su nariz, ojos, ir al baño y haz cualquier otro comiendo, bebiendo y cara de tocar por un tiempo. Una vez que se inicia con la pasta de soldadura, no quieres hacer nada de eso hasta que tienes la oportunidad para asearme.
Limpiar el tablero. Me gusta usar alcohol isopropílico. Utilice el fundente en cada cojín.
Esta pasta de soldadura es a base de plomo. Es genial porque se funde a una temperatura baja y es muy fácil trabajar con. Es malo porque es plomo y porque van en cosas. Tienen algunas toallas de papel prácticos. Lávese las manos bien cuando termines. Guantes pueden ser una buena idea, pero creo que me hacen un poco más torpes y este es el trabajo fino.
Si no está cerca de obtener visuales (como yo) tu magnifier(s) configurar así que puede utilizar ambas manos bajo magnificación.

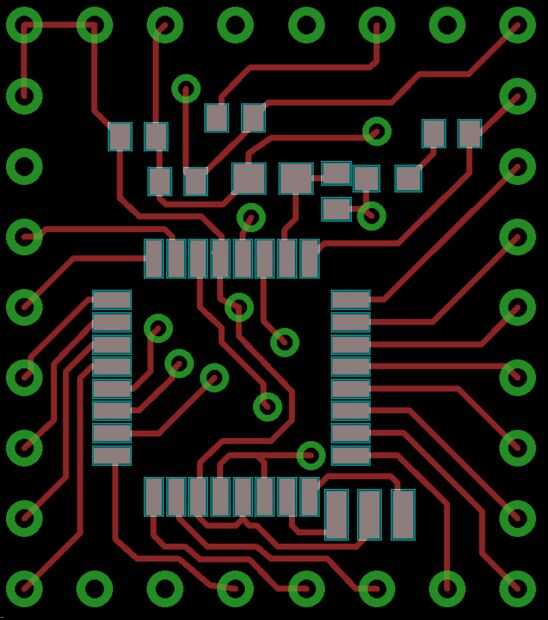

Mira el diagrama. Se destacan todos los pads.
Si tienes una jeringa lo suficientemente grande como para pasar la goma de la soldadura pero suficientemente pequeño para ser exacto, puede poner poco de pasta en cada cojín usando eso. Yo tengo uno tipo de obras, pero si encuentras un buen tamaño por favor compartir.

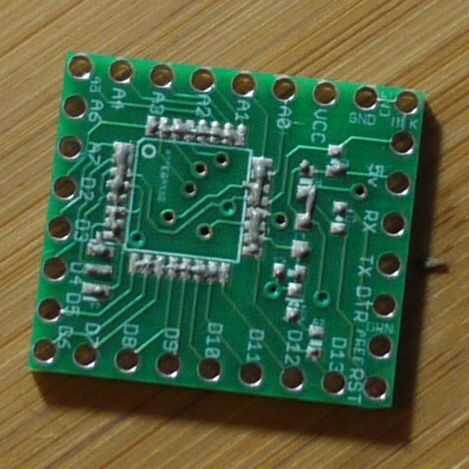

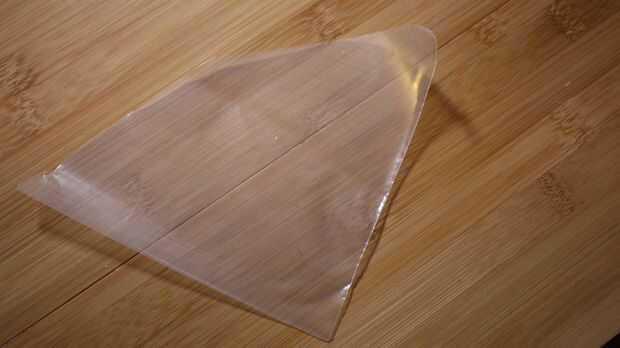

Este método funcionó mejor que la jeringuilla para mí. Poner poco de pasta de soldadura en la esquina de una bolsa superior de servicio pesado zip y poner un agujero en la esquina misma. Entonces sólo tiene que utilizar la bolsa como son glasear un pastel (muy pequeño). Concentrarse en obtener poco de pasta en cada pad. No te preocupes si eres un poco descuidado en la huella del Atmega. Tensión superficial se chupan la soldadura en el centro de las pastillas bastante bien. Usted puede arreglar para arriba con mecha y soldador si hay puentes. El tamaño del agujero fue clave. Un agujero de la aguja es demasiado pequeño, pero sólo necesita ampliarla para que funcione bastante bien.
Utilice la aguja para retocar o limpiar alguna mancha donde la pasta no va bien. Ser amable con él, pero usted puede limpiar la goma con él bastante bien. Tiene una tolerancia muy amplia por la cantidad de pasta que va a funcionar. Vaya un poco escaso en la huella del Atmega y más generoso para los demás componentes.

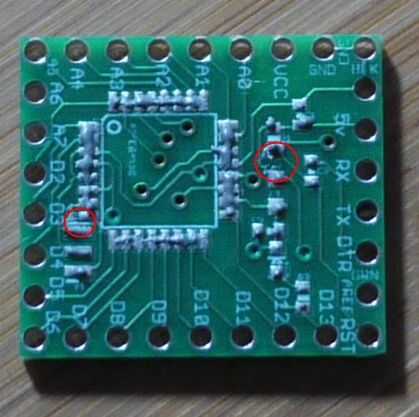

Use una lupa e Inspeccione cuidadosamente su trabajo. Use suavemente la aguja para limpiar cualquier suciedad o puentes.
