Paso 6: Flujo de la soldadura
Este paso es bastante fácil y rápido. Preste atención para que no se queman (literalmente). Leer a través de una o dos veces para que sepas el ritmo antes de empezar la danza.
- Encontrar un par de pinzas que pueden agarrar la tabla por un orificio de la esquina con fácilmente. Alternativamente se trabaja un poco fino de metal para usar como un repique de pizza.
- Mirar debajo de la placa caliente y tener una idea de Dónde está el elemento. Tienes un lugar aquí. Para este pequeño chip no importa mucho, pero es bueno saber.
- Calentar el plato caliente a 375 y esperar hasta que se caliente.

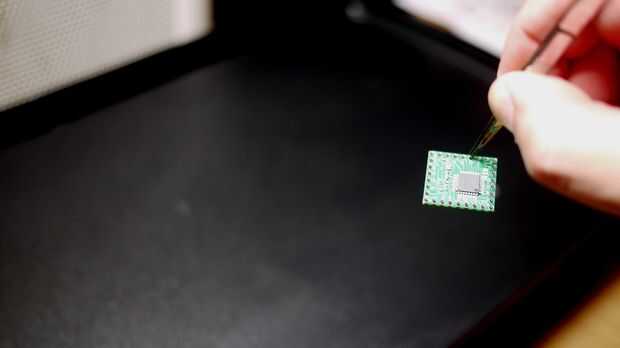

- Caída la Junta suavemente sobre la placa. En 10-30 segundos, verá la soldadura comienza a derretir.
- Activar el chip o moverlo al otro lado de la resistencia para conseguirlo para calentar uniformemente.
- Una vez que todo el estaño se derrita, intente bajar el chip en los próximos 10-20 segundos.
- Usando las pinzas o la broca de metal suavemente consigue la viruta fuera del fuego.
- Colocar suavemente la viruta en la pieza de madera. Está todavía fundido y se pueden tocar cosas de si no tienes cuidado razonablemente.

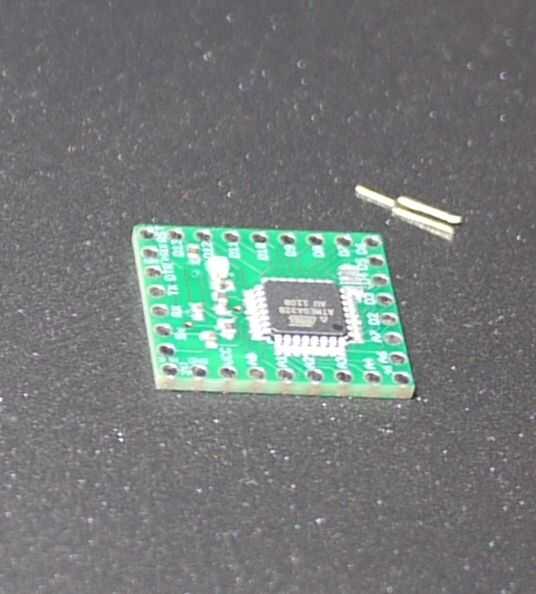

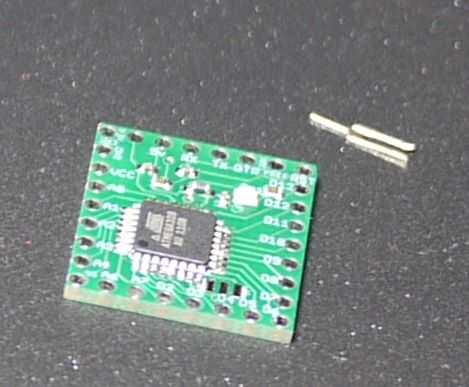

Espere un minuto para que se enfríe completamente y comprobar que trabaja con la lupa. Verificación de la soldadura de los extremos de los componentes que no fluye hasta el final.
Si bastante las cosas no se ven bien puede agregar más pasta y calentar otra vez. También puede tocar componentes individuales con un soldador normal si tiene un toque suave. Pude rescatar un resistor puesto en boca abajo de esa manera. Usted podría ser capaz de arreglar un chip Atmega desalineado con las pinzas mientras está caliente.
No sé cuantas veces se pueden volver a trabajar estos componentes. Hojas de datos dicen dos o tres son el número mágico. He vuelto a trabajar un tablero cuatro veces y todavía funciona lo que puedo decir. El LED es probablemente el componente más delicado. Puede ensuciarse la carcasa de plástico cuando está caliente. Las resistencias y las tapas son realmente difíciles. Tienes que trabajar duro para arruinarlas. Nunca he arruiné un chip Atmega con programación nada pero los fusibles mal. Esas cosas son más duras que la que tienen derecho a ser.
Apague su placa o repita los pasos para chip #2-#n. ponen su nueva junta en un lugar seguro y van Lávese las manos y tomar un descanso. ¡ Lo conseguiste! Felicidades por ser un pro para montaje en superficie.
