Paso 1: Instale la fuente de alimentación
En primer lugar, quiero soldar dos cables de puente para el clip de la batería, por lo que yo puedo pegarlas en el protoboard para verificar las conexiones.

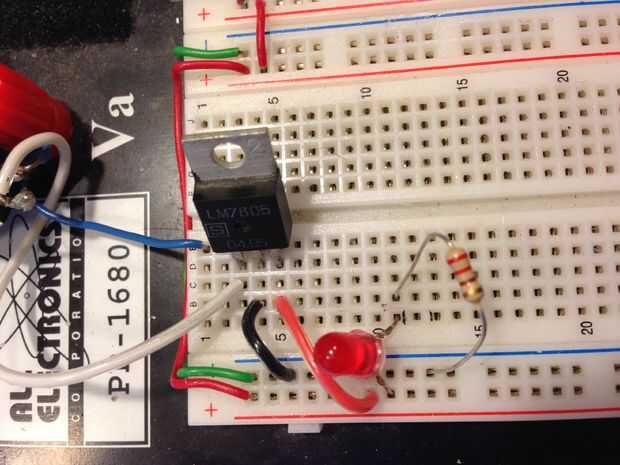

En segundo lugar, establecer el regulador. Según el datasheet del ATmega, debe tener una oferta de alrededor de 5 voltios. Pero nuestra batería de 9 voltios. Usted puede utilizar un regulador de 805 voltaje o 2940 bajo de la salida uno, que básicamente utiliza menos energía que la 805. Cada uno trabajará. Pin 1 debe ir a los cruda 9 voltios. El pin 2 es tierra. PIN 3 -s los 5 voltios para suministrar todo el tablero.

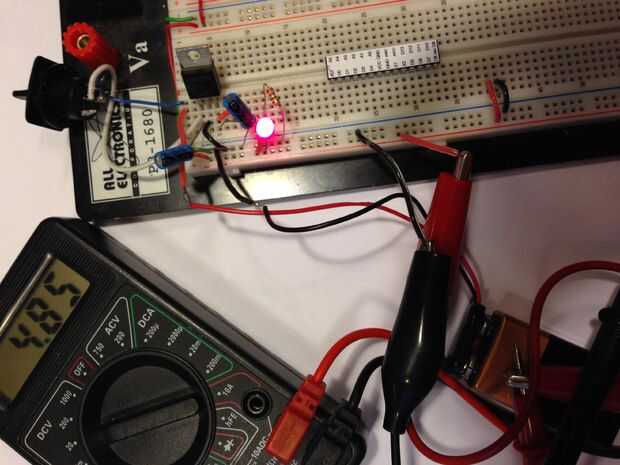

Esto está muy bien, pero esta configuración es siempre. Se desea configurar un switch, para que la Junta se puede activar y desactivar. Pegar un interruptor entre el clip + 9 voltios de la batería y el Pin 1 del regulador. A continuación, permite configurar una potencia LED, para que sepamos si es activar o desactivar. Los diodos LED están polarizados, y todos sabemos lo que sucederá es que obtenemos las clavijas mezcladas, no... Ver las imágenes para ver cómo puede ser breadboarded.

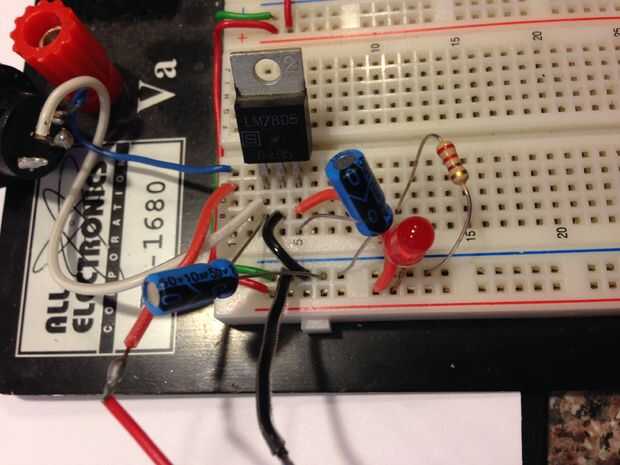

A continuación, tenemos que desacoplar la fuente. Añadir un condensador de 10uF entre el Pin 1 del regulador y la tierra como un condensador de 10uF entre alimentación no regulada de 9 voltios y tierra. Asegúrese de que tener las tapas hacia el suelo, ya que son polarizadas.
