Hacer tu propio Arduino tablero de prueba! hecho en Techshop! (2 / 4 paso)

Paso 2: Añadir el micro controlador

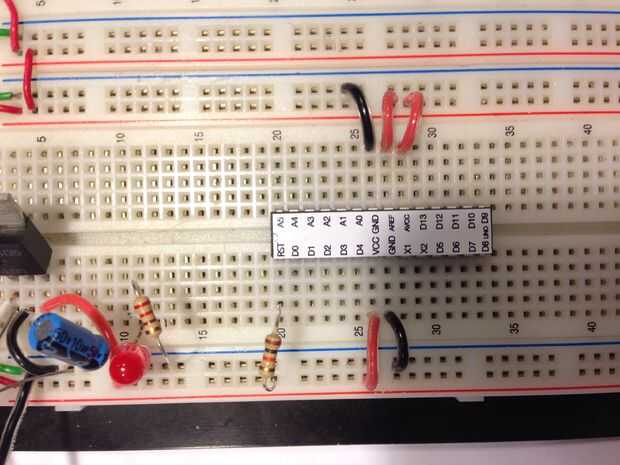

Ahora permite agrega el chip, con sus dos terrenos en las patillas 8 y 21. 5 voltios va a pines 7, 20 y 21. Nota, Pin 20 o la AVcc, necesita una referencia de voltaje de la fuente de 5V si no está utilizando el ADC +. Este es el caso por ahora - ver un más adelante instruir capaz de entradas analógicas y salida de esta configuración de Arduino más tarde!

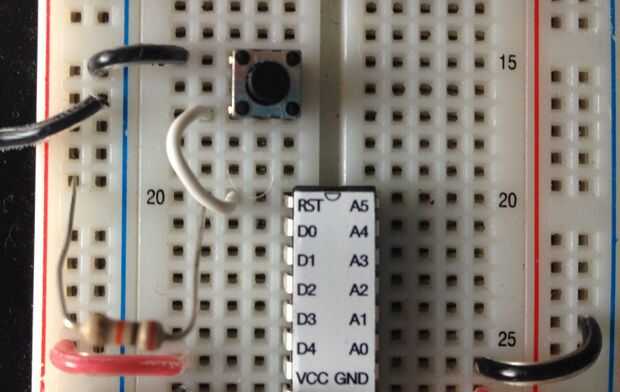

A continuación, añadir un resister del 10 k en el Pin 1, va a poder. Esta resistencia evita que el chip de restablecer a sí mismo accidentalmente.

A veces es útil para poder restablecer el chip, así que vamos a añadir un interruptor momentáneo a nuestro Consejo, va a tierra. Cuando el interruptor es presionado, se restablecerá el chip. Tienen un lado del interruptor en el Pin1 del Arduino y el otro va a tierra.
