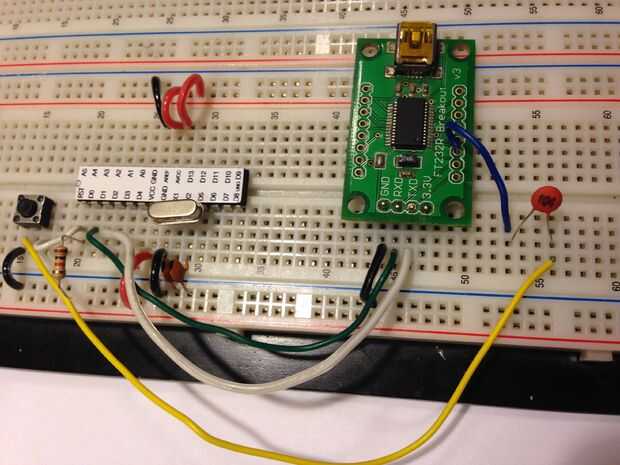

Paso 4: Añadir el FT232
El conector de tierra debe ir a tierra, mientras que el RXD (o recibir el pin de datos) tiene que ir al pin del chip TXD (transmitir datos pin). También, el pin TXD RT232 debe ir a RXD del chip. Esta forma de comunicación serial pasa entre el chip y el equipo utilizado para cargar en el chip.
El FT232 tiene un perno DTR que necesita conectar pero el breakout Junta no lo tiene puede configurar. Permite soldar un cable de puente para su perno DTR, que se puede encontrar el módulo de los bancos hacia abajo. tiene que pin va a tierra a través de otro 0.1uF condensador.
eso es todo! Usted está listo para subir sus dibujos utilizando el programa de Arduino!
