Hacer tu propio Atari Joystick (5 / 6 paso)

Paso 5: Terminar las conexiones

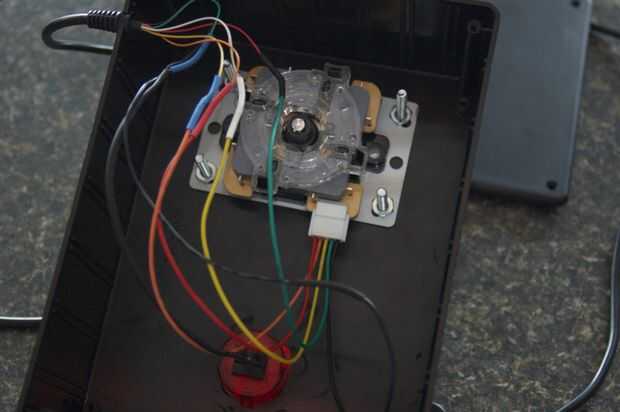

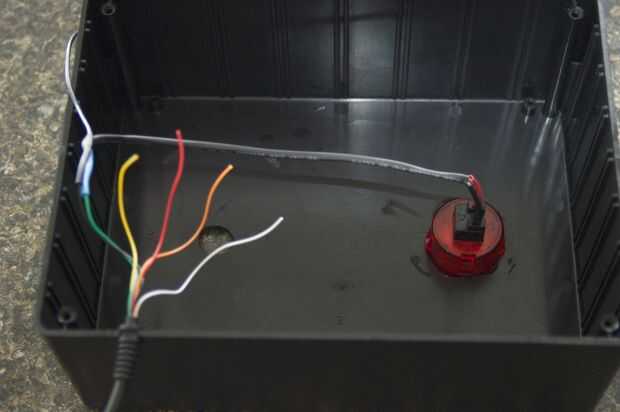

Cómo esta parte siguiente depende de usted. Fui por delante y había montado todo en el recinto. Por lo menos, montar el botón si es el tipo que encaje en su lugar. Una vez montado el botón, entonces Monte o Monte la palanca de mando luego de la soldadura de los cables o soldadura.

Otra vez, usé el multímetro para averiguar qué cables se corresponden con la dirección en el joystick. El cable negro GND. movimiento desde allí, izquierda, derecha, abajo, arriba. Pero no tome mi palabra para ella. Todos que estos son son simples botones cerrar una conexión, por lo que es fácil de comprobar con un multímetro.

De todos modos, soldarlos a los cables correctos del enchufe. Utiliza tubo del encogimiento del caucho nuevo para aislar y proteger las soldaduras. Utilice cinta aislante si no tienes.

Los pines son:

1 up
2 abajo
3 izquierda
4 derecha
8 GND
