Paso 8: Elaboración de un diseño y la creación de articulaciones dado
En primer lugar, voy a dibujar un esquema para las piernas de las heces, porque no quiero que sean sólo un bloque de madera.

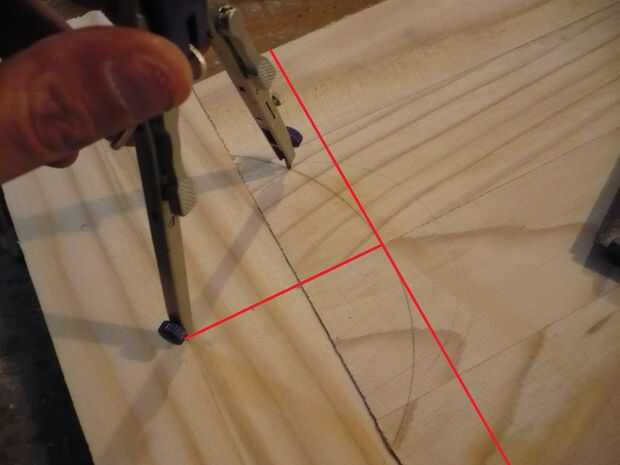

Voy a utilizar separador de pinza (que cómo google transleted me-Fig. 1). Voy a intentar explicar lo mejor posible cómo lo
hacer mi marca de corte. Si no tienes separador de pinza, sólo utilice algún material cubo redondo o algo.

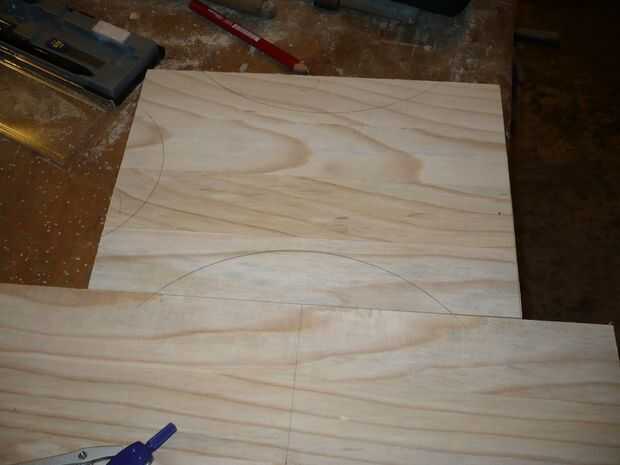

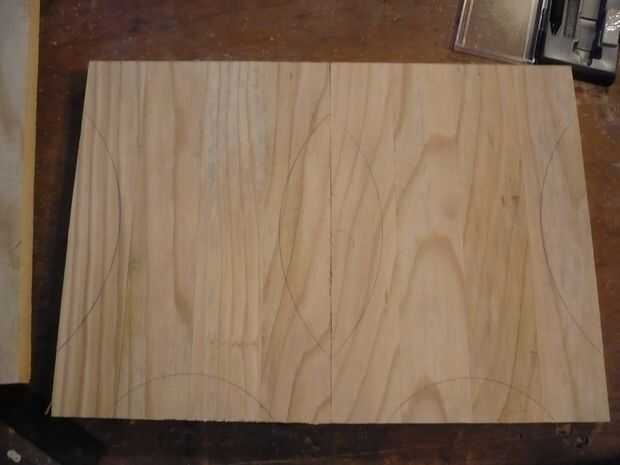

Tamaño del círculo es arbitraria, y por favor se cuadro 1 para la explicación de la marca. Marque primero la parte inferior de las piernas y luego marcas en ambos lados de las piernas. Utilice el círculo más pequeño para el patrón de la parte inferior (Fig. 2). Esta marcas son solo guías, y puede utilizar otros patrones de círculo. Simplemente marca exacto en ambas piernas (Fig. 3.).
No corte las marcas sin embargo, ahora vamos a marcar y hacer un dado común.
Hacer empalme dado es la parte difícil, así que atenta y paciente. En primer lugar estamos haciendo femenina ranura en la parte inferior del tablero superior.

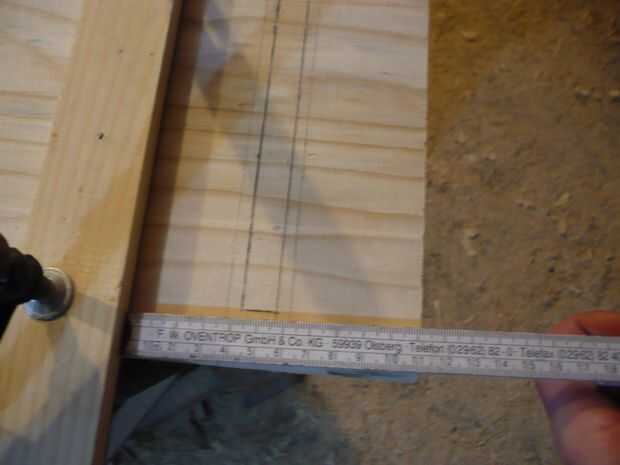

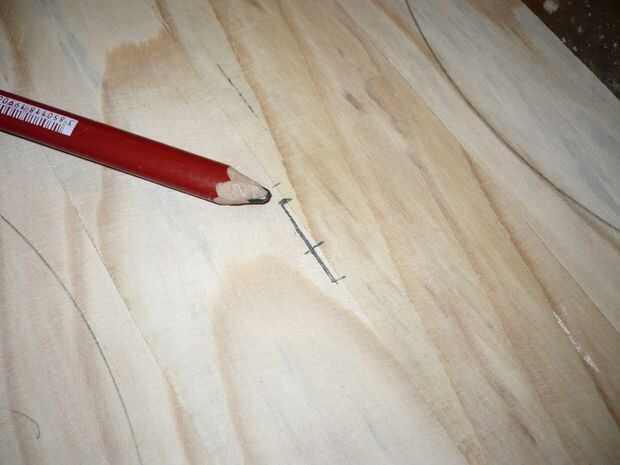

Pondré mis piernas 5 cm (2 pulgadas) del interior en cada junta y 2 cm (0,8 pulgadas) del borde del tablero. Ver foto. 4 y 5.

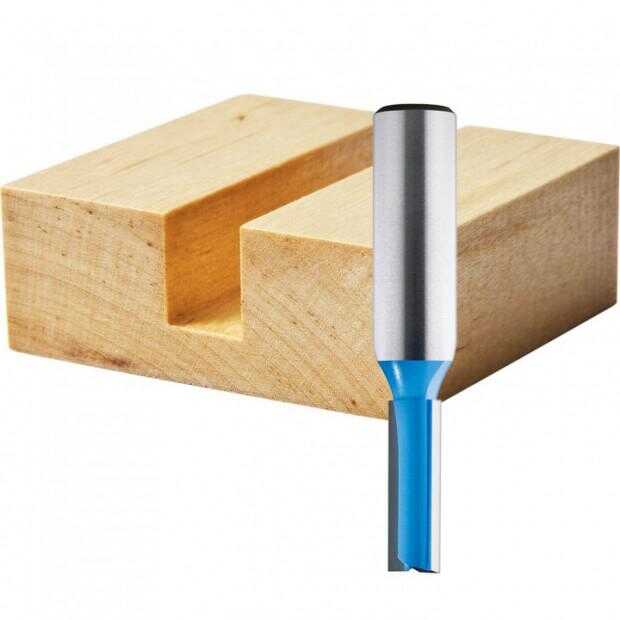

Para hacer un empalme, voy a utilizar mi router, y sería Dios mismo por este punto si usted tiene uno. Voy a utilizar

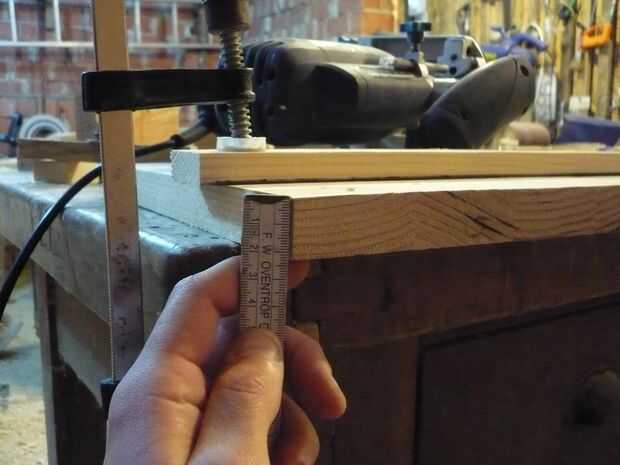

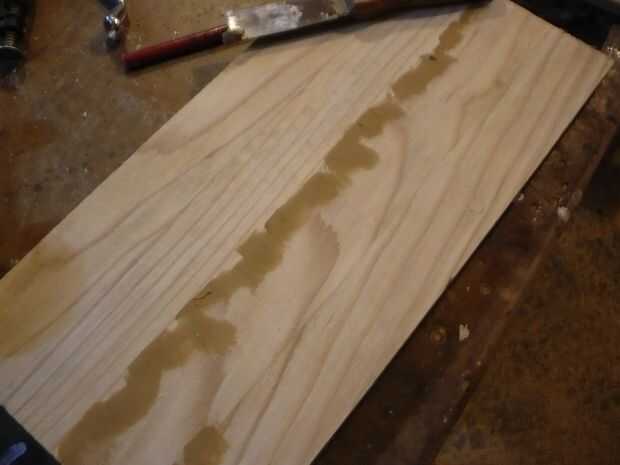

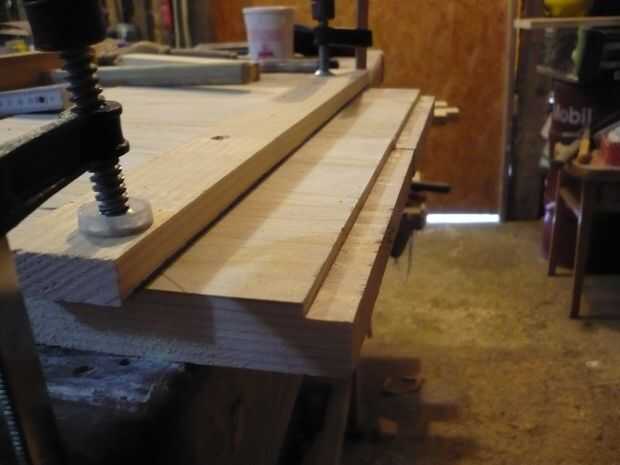

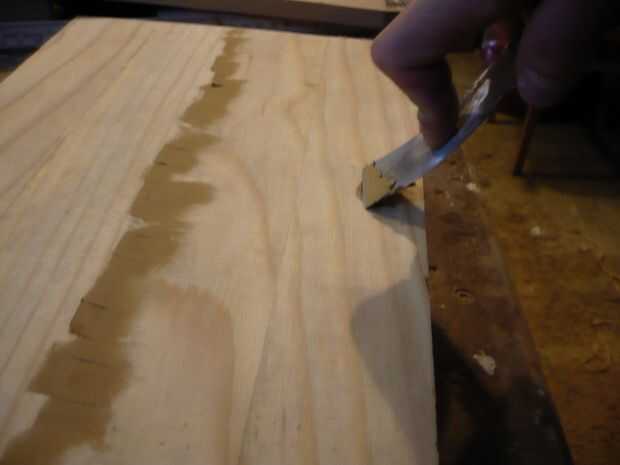

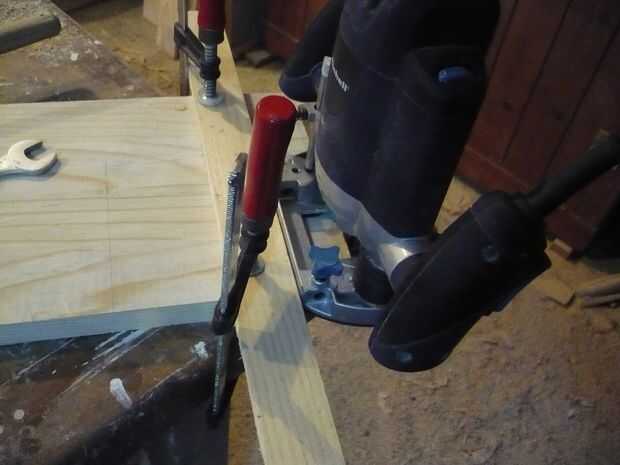

y ruta 1,5 cm (0,6 pulgadas) de profundidad. Para rebaje su empalme femenino, use madera de guía plana (Fig. 6 y 7.). Uso mismo que utilizo en mi sierra circular. Cuando se hacen sus marcas y estás listo para hacer su primera ranura, mida la distancia entre egde de la madera Junta y guía y recordarla. Cuando usted se enrutamiento otro lado de la tabla, acaba de poner madera de guía en la misma distancia desde el borde de la Junta, no necesitará marcar todo otra vez. En este punto que no necesita su tablero superior durante algún tiempo, así que poner un relleno de madera cuando sea necesario y deje que se seque (Fig. 8 y 9.).
Cuando usted rebaje las ranuras en ambos lados, es tiempo de rebaje de la parte masculina de articulación en las piernas de stol (Fig. 10).
Ahora, desde que hacemos nuestro ranuras 1,5 cm (0,6 pulgadas) de profundidad, tenemos que hacia fuera de la parte masculina de las juntas de 14 mm (0,55 pulgadas) de ancho. Ese no es el problema. El problema es el espesor de la parte masculina de la articulación, y debe ser exactamente de 12,7 mm (1/2 pulgada), ya que es la anchura del cabo ranura hembra. Si ha utilizado diferentes la broca de fresadora y luego ancho 12,7 mm (1/2 pulgada), debe calcular sus medidas. Hacemos parte masculina del empalme en ambas piernas y justo en la parte superior, es decir. el lado que ataremos a la junta superior.

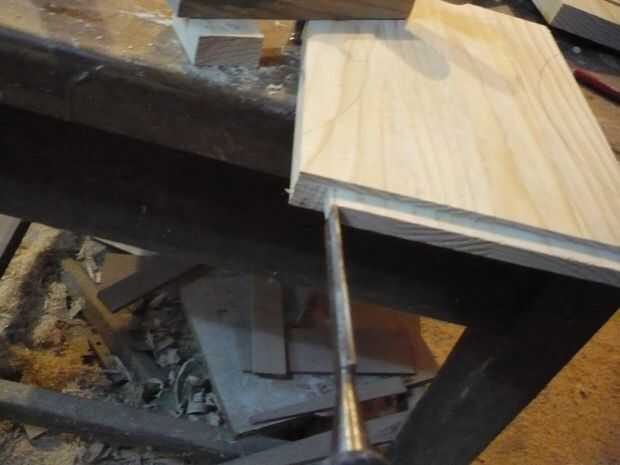

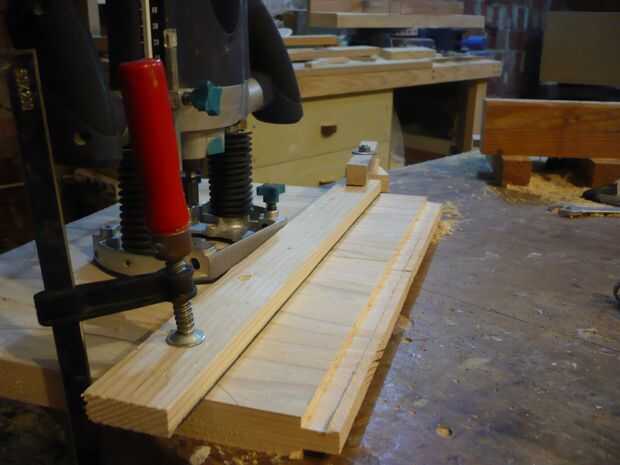

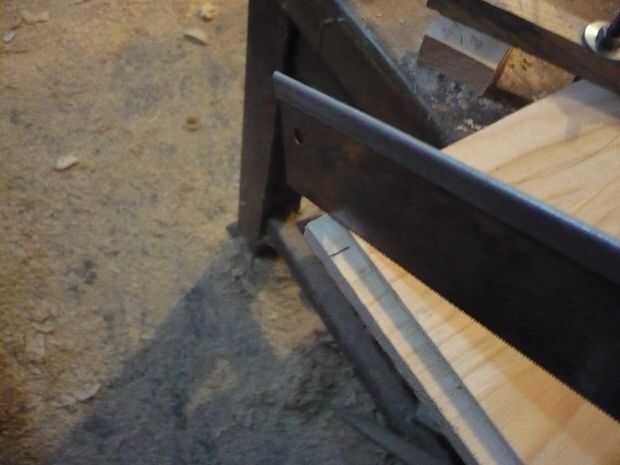

Cuando se han determinado medidas necesarias, marcar en la madera y quitar madera con router (foto 11).. Utilizar madera de guía como antes y sujete firmemente su trabajo. La derrota de ambas piernas en par ahorrar tiempo y lograr la articulación precisa. Ahora cortar 2 cm de hombre empalme de cada lado de las piernas, serrucho y un cincel (Fig. 13 y 14.)

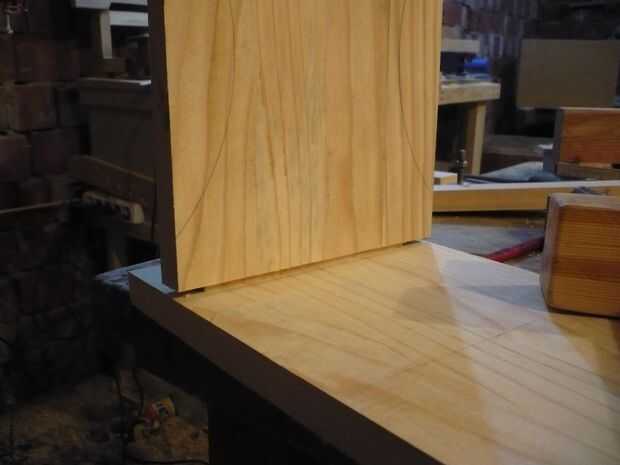

Si hiciste todo bien, la articulación debe encajar perfectamente. Mina hace :-) Pero no conjunta piernas para tablero todavía, a ver si la articulación es buena y ajustar si es necesario. (Pic. 15.)

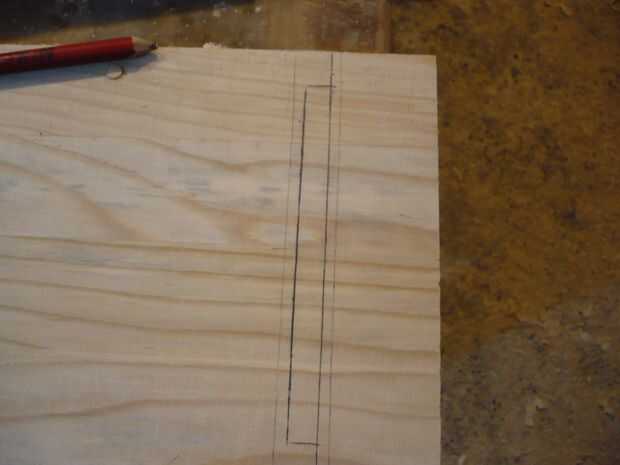

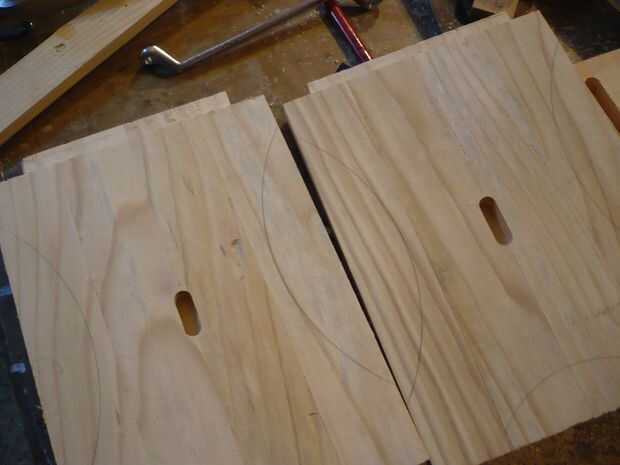

Ahora prepararemos la pieza de conexión entre las piernas y primero hacer ranuras hembra patas para esa pieza. Aquí se utilizará conjunto dado. Primero hacemos las ranuras en las piernas, y ranuras deben ser en el interior de las piernas (Fig. 16). Centro de la pierna (esta es la razón que no corte el diseño anterior - sería difícil marcar nuestras tragamonedas) y marque la ranura vertical y hacer poco más pequeño que la pieza de conexión. Una vez más, utilizar madera de guía antes y derrota su ranura en ambas piernas. (Fig. 17).

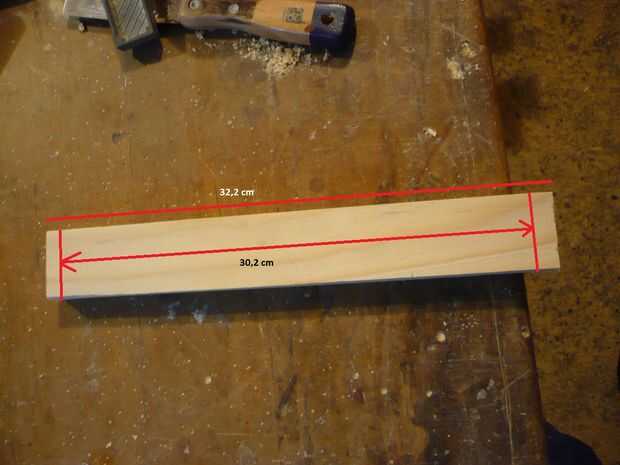

Ahora, para hacer la parte masculina de la articulación en la pieza de conexión, primero debemos medir espacio entre las piernas. Espacio de mina es 30,2 cm, y cortar la pieza de conexión poco más grande, que lo corté a 32,2 cm, así que tengo 1 cm para el macho ranura en cada lado (Fig. 18). Derrota como usted derrota pedazo macho en la parte superior de la pierna (Fig. 19.). después de que usted derrota madera para hacer pieza masculina de articulación, uso mano Sierra y Sierra de 0,5 cm (13/64 de pulgada) de la parte masculina del empalme para introducirlo en el espacio, como lo hicimos antes. Mina adapta bien.
Ahora procedemos a cortar el diseño en las piernas.
