Paso 2: Plan de

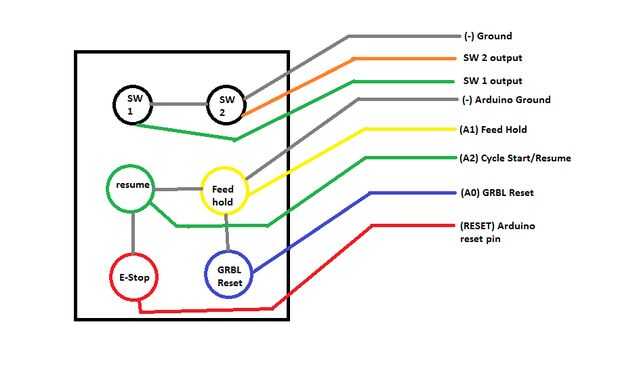

Antes de excavar en un proyecto, es bueno averiguar un plan. Hice un pequeño boceto rápido de MSpaint para mostrar cómo quería mi diseño de botón y configurar mi cableado. Básicamente, mi ciclo Inicio Feed Hold, Reset y parada de botones compartir el cable de tierra (-) de Arduino. Los dos interruptores será en su propio circuito ya que realmente no sé lo que quiero usarlos para. Todo va a empate en mi bloque de terminales antes de salir vía el conector serial. Hay conectores probablemente mejores que un conector serial, pero Sparkfun tenía algunos tapones poco cool y eran más baratos que otras opciones que he encontrado.
Si usted está interesado en el pinout GRBL para otros proyectos, consulta este enlace: https://github.com/grbl/grbl/wiki/Connecting-Grbl

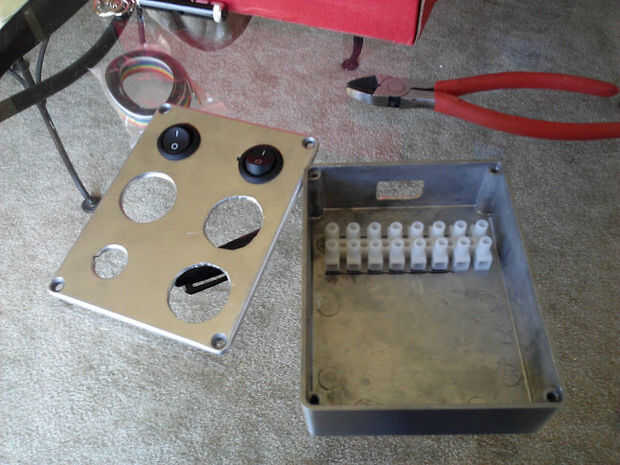

Una vez que me di cuenta que quería todo, usé mi paso taladro para perforar algunos agujeros algunos grandes. 1-1/4" para ser exactos, mi taladro luchado realmente, así que ten cuidado! Una vez que los agujeros fueron perforados, he probado el ajuste de los botones (para asegurarse de que no eran demasiado altos) y la ubicación de mi bloque de terminales. Cuando estaba seguro de que todo estaba en un buen lugar, pegado en el bloque terminal y me fui a soldar...
