Paso 15: Quemar el ejemplo de menú y prueba el conector de alimentación

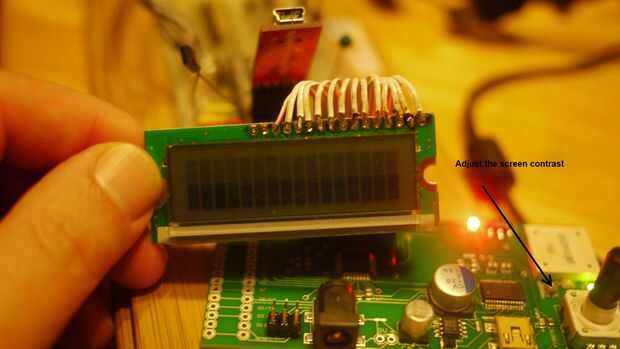

Conectar la pantalla LCD si no lo has hecho ya. Asegúrese de que el cable rojo está en el lado izquierdo de la placa principal. Usando un giro de destornillador el bote de contraste hasta que vea a bloques en la mitad de la pantalla como la foto. Va a ser casi todo el camino hacia la derecha.

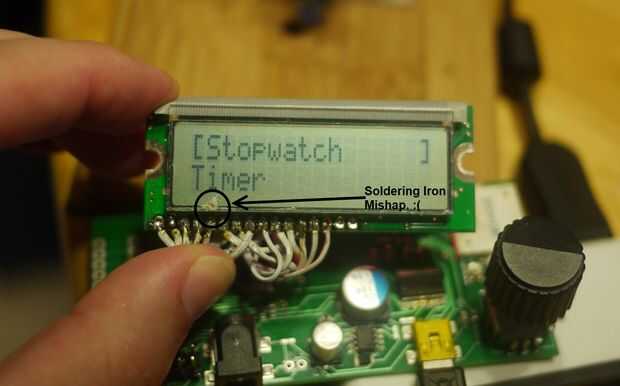

Descargar dibujo de biblioteca y ejemplo de LCD David Andrews desde Github. Grabar el sketch de ejemplo a la Junta y debe tener el trabajo de LCD.
Energía
Conecte una batería de 9 voltios con un conector de barril, o un 5v "fuente". Deslice el interruptor hacia la izquierda y asegurar que la luz. Usted debe ser capaz de utilizar hasta 12v con seguridad, pero prueba con una tensión más baja primero por si acaso. :)
Nota: es probablemente mejor no a la Junta desde el cañón de energía al mismo tiempo que conectar a USB. Sólo Deslice el interruptor en off o quitar la conexión.
Solución de problemas
- Energía hacia abajo y hacia arriba. Si la pantalla LCD no está conectada al iniciar el esbozo, no inicializarse correctamente.
- Ajustar el trim bote más.
- Pruebe el enchufe de la LCD al revés.
