Paso 3: Se reúnen componentes

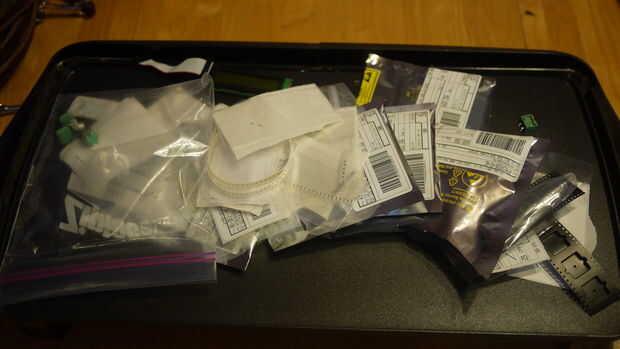

Aquí están las piezas que necesita y los números de parte de digeykey. Para los artículos que no tienen un mínimo de 10, recomiendo que llegar por lo menos 2 y posiblemente más. Si usted tiene 2 tableros de buena, puede hacer dos Ardunio Compatibles. Las piezas pequeñas son muy, muy fácil de perder por lo que tener extras es grande. Considerar pedidos extras de los componentes más baratos. Tenga cuidado con ellos al abrir los paquetes. Usted puede conseguir todas las piezas de Digikey. Tratar de salvar algunos cable de cinta de 14 el conductor de un ordenador antiguo si puede, a menos que necesite 5 pies de la materia.
Algunas partes sólo están disponibles en cantidades mayores de lo necesario para este proyecto. Usted tendrá que comprar extras. En el momento de escribir esto estas piezas cuesta unos 35 dólares.
Quant | Digikey PN | Descripción |
1 | 668-1110-1-ND | ZUMBADOR PIEZO 5.0V 16 MM SMD |
1 | 754-1131-1-ND | LED 2X1.2MM 568NM GN WTR CLR SMD |
1 | ED2992CT-ND | CONEXIÓN USB MINI B R SMD |
1 | WM26814-ND | CONN HDR 14POS DUAL SRT.100 AU |
1 | OR914-ND | CONN SOCKET 16POS CABLE PLANO IDC |
1 | MC16G-5-ND | CABLE 16 COND 5 PIES PLANO GRIS * |
1 | CP-002APJCT-ND | CONN POWER JACK 2.1X5.5MM SMD |
1 | LM2594M-5.0-ND | CONMUTADOR SIMPLE DEL IC REG 8-SOIC |
1 | 565-2476-1-ND | TAPA ALUM 68UF 35V 20% SMD |
1 | 493-4380-1-ND | TAPA ALUM 120UF 25V 20% SMD |
1 | 445-1369-1-ND | CAP CER 4.7UF 16V Y5V 0805 |
1 | 641-1325-1-ND | DIODO SCHOTTKY 1A 40V MINI-SMA |
1 | 475-1278-1-ND | 633NM CHIPLED LED ROJO 0805 SMD |
1 | 401-2012-1-ND | INTERRUPTOR DESLIZANTE SPDT 12V 100MA GW |
1 | 987-1194-ND | ENCODER 12MM ROTATORIA SW SUPERIOR ADJ |
1 | ATMEGA328-AU | IC MCU AVR 32K FLASH 32TQFP |
1 | 587-2048-1-ND | INDUCTOR 100UH 0805 |
1 | 490-1198-1-ND | CER RESONADOR 16,0 MHZ SMD |
1 | RHM10.0KAECT-ND | RES 10,0 K OHMIOS 1/4W 1% 0805 SMD |
5 | 478-1395-1-ND | CAP CER 0.1UF 50V 10% X7R 0805 * |
1 | 240-2399-1-ND | FERRITA 500MA 600 OHM 0805 SMD |
1 | 478-1383-1-ND | CAP CER 10000PF 50V 10% X7R 0805 |
1 | 67-1781-ND | LCD MÓDULO 16 X 2 CARACTERES |
1 | 490-4611-1-ND | TRIMMER 10K OHM 0.1W SMD |
1 | 768-1007-1-ND | IC USB FS SERIAL UART 28-SSOP |
2 | RHM220AECT-ND | RES 220 OHMIOS 1/4W 1% 0805 SMD |
Conectores.
Los 11 pines de I/O en el lado izquierdo tendrá algunos encabezados. Tienes algunas opciones.
- Pines Usted necesitará por lo menos 6 de ellos sin importar lo que para la cabecera SPI. Obtener 14 más si se trata de cómo desea conectarse a la placa de electrónica. cabezales de 90 grados son lo que utilicé en el video.
- Bornes sin tornillos en algunas de las fotos y son una gran opción. Consigue un pack de 6 y un paquete de 2 y puede husmearlos aparte y hacer un 14. Los agujeros están espaciados para éstos.
