Paso 8: Coloque los componentes más pequeños
Los siguientes componentes tienen polaridad que es importante.

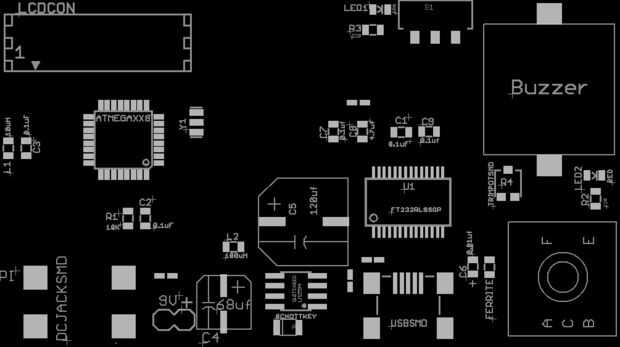

- Fichas. Alinee los puntos con las marcas en el tablero.

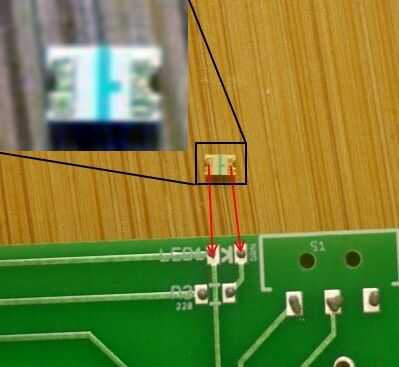

- LED (véase el diagrama y foto)
- Diodos Schottkey. Tiene una línea de un borde que coincide con la marca en el tablero.
- Ajuste el casquillo. Tiene 3 patas, así que es fácil.
Estos componentes no tienen polaridad
- 0.1uF tapas
- ferrita
- resistencias
- tapa de 0.01 uf
- resonador
- inductores de
- zumbador

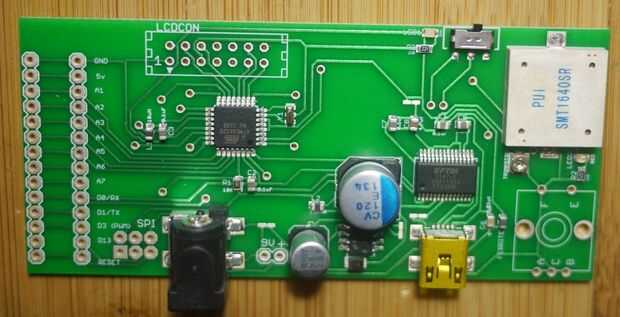

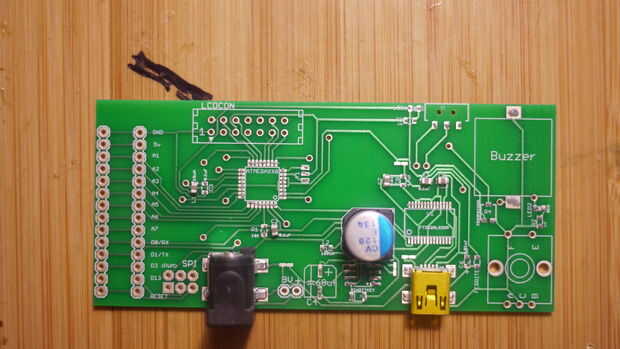

Trabajar cuidadosamente y asegúrese de no tocar cosas de usted ya colocado. Creo que el orden no es importante. Sólo hacer dos montones. La pila uno con cosas que no ha llegado todavía y pila dos bolsas vacías y extras que no necesitan ser colocado esta vez. A trabajar su camino a través de la primera pila hasta que hay no más los componentes de montaje superficial.
