Hacer tu propio Drillium! (Componentes de bici perforados) (4 / 13 paso)

Paso 4: Dibujar, imprimir y comparar

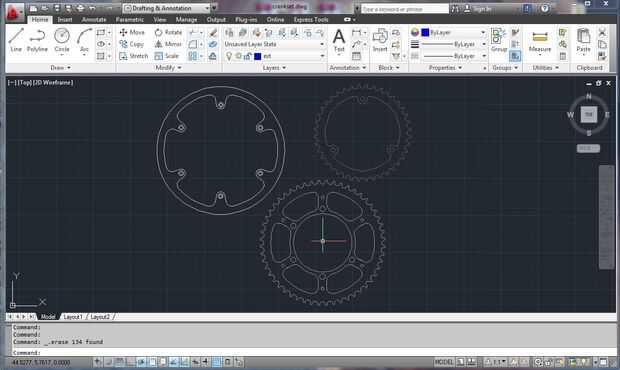

Usando su método preferido, dibujar los contornos de tus platos con la mayor precisión posible. Incluyen cada agujero de perno y recorte. También dibuja los dientes, estos pueden ser aproximados como su localización radial es correcta, es decir, un diente ocurre alinear perfectamente con el borde de la cinta.
(Esto puede ser importante si eres mucho más valiente que yo y desean perforar pequeños agujeros en los dientes)
Una vez que usted dibuja los bordes exteriores, dibujar un cuadro de 1" o 1cm e imprimir en escala 1:1.
Medida de la caja para asegurarse de es la escala correcta y luego com pare el dibujo para el plato real y ajustar si es necesario. Una vez que todo parece casi perfecto podemos pasar a la diversión a parte.

P.s. sigo sin tener el archivo para mina, en caso de que alguien pasa a necesitar un dibujo de un chiflado de los 70 ' s francés conjunto de plato Stronglight TS 52-40.
