Paso 6: Ir a una instalación más permanente
Después de prototipos, es tiempo para algunos planea configurar permanentemente la cosa entera.

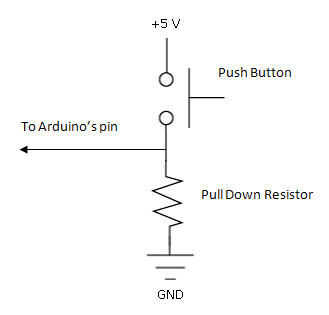

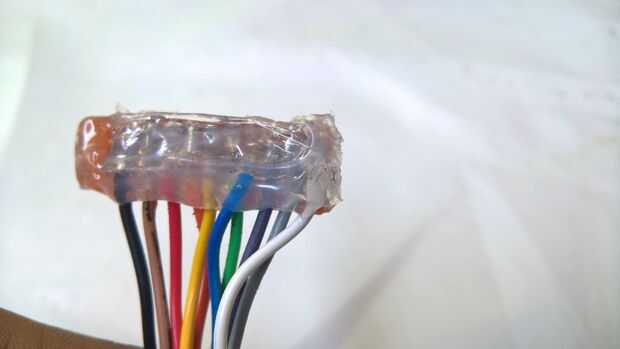

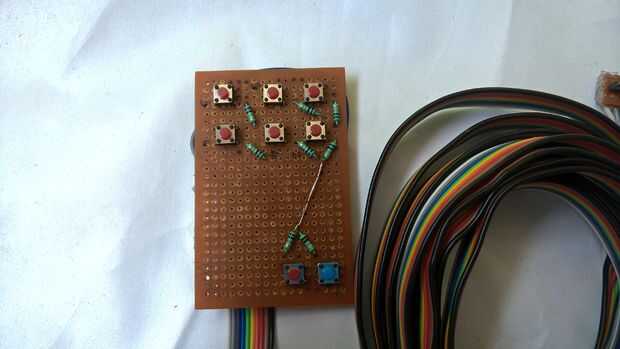

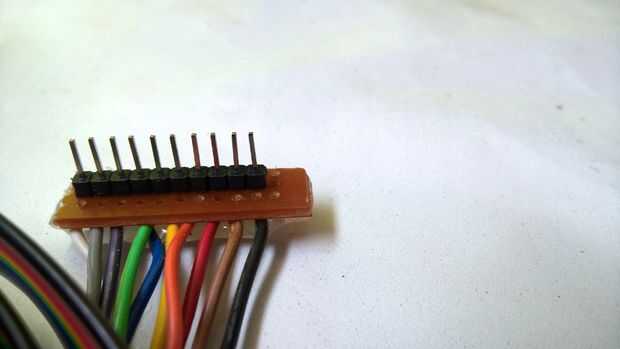

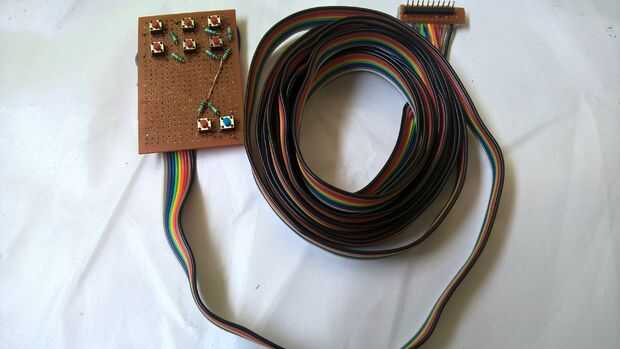

El control remoto: Usé un tablero perforado para hacer el control remoto. Utiliza 6 botones con 1K tire de resistencias y soldar cable de cinta larga 4 m a él. Se instalará el circuito pulsador justo al lado de mi cama, mientras que el otro extremo se conectará al tablero de regulador micro. También he añadido cabeceras hombres al otro extremo para mayor comodidad.

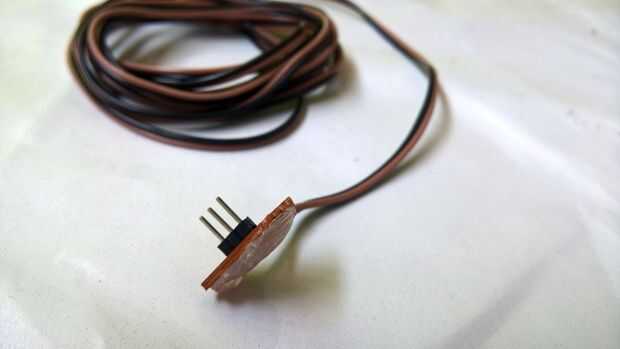

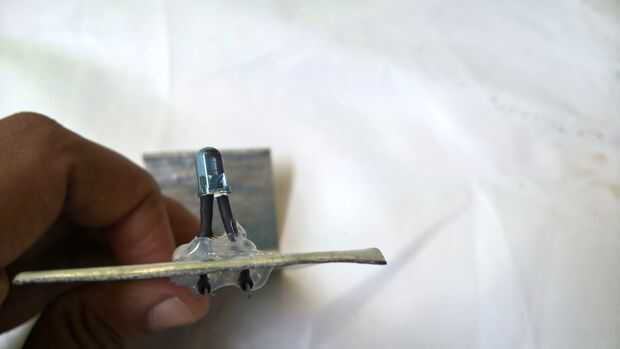

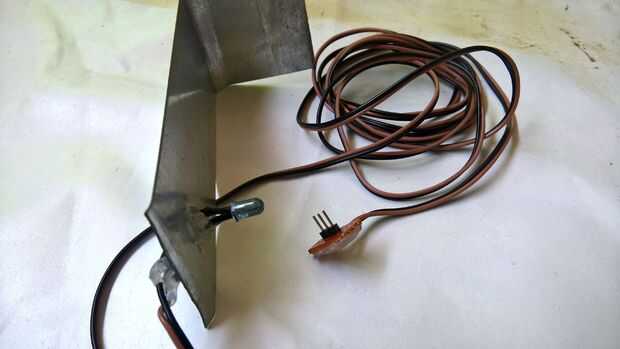

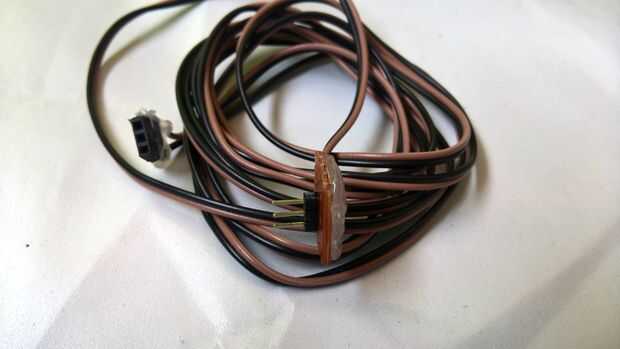

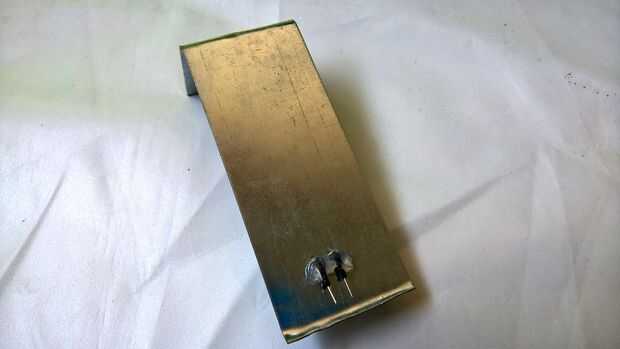

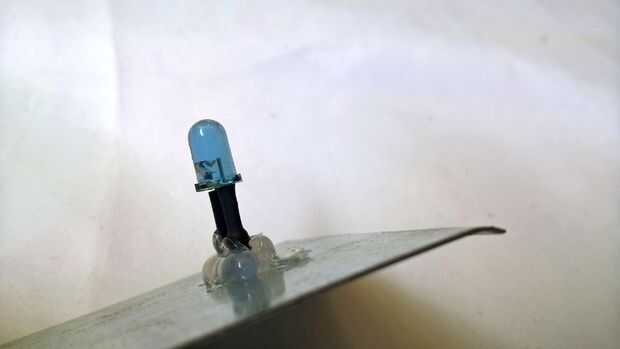

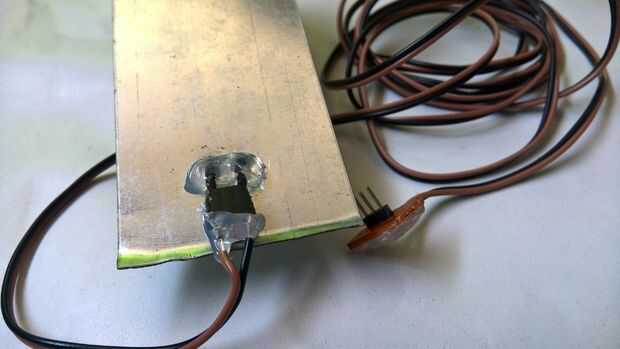

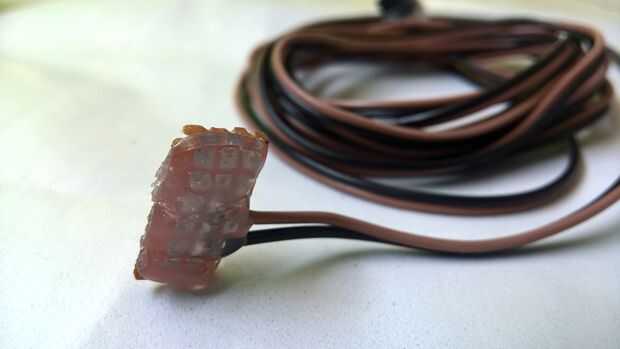

El transmisor: He hecho un soporte con la ayuda de la hoja GI. Puede utilizar su propia idea para montar el IR led en el dispositivo. en vez de soldar los cables al LED, decidí usar la hembra que se puede quitar fácilmente. En el otro extremo, otra vez usé cabeceras masculinas.
Planes de futuro: Estoy pensando en añadir un circuito de arduino independiente a la Asamblea. Será más práctico en vez de entero Arduino Uno y será rentable. Los encabezados conectados ayudarán aquí. Puedo usar un header hembra para conectar con la independiente Arduino.
También he planea agregar otro botón que controla el relé que servirá para activar o desactivar la fuente de alimentación principal para el dispositivo.
