Hacer tu propio Longboard motorizado eléctrico (7 / 8 paso)

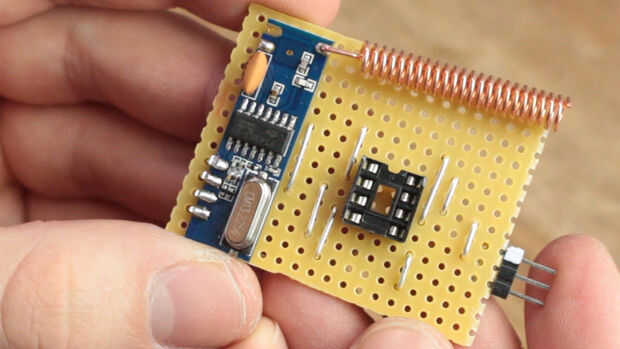

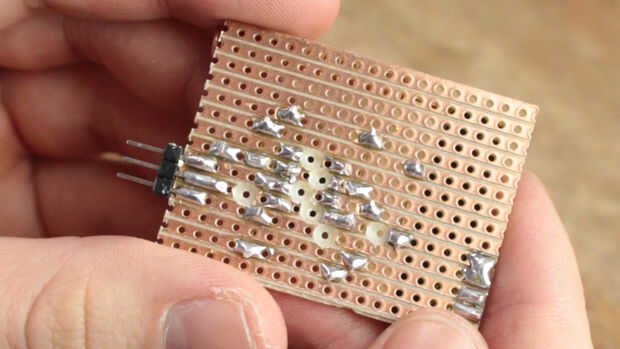

Paso 7: Construya el circuito transmisor y el receptor!

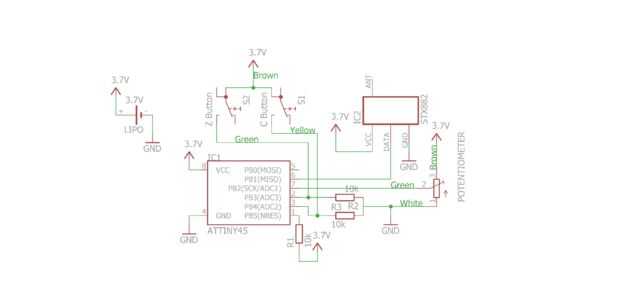

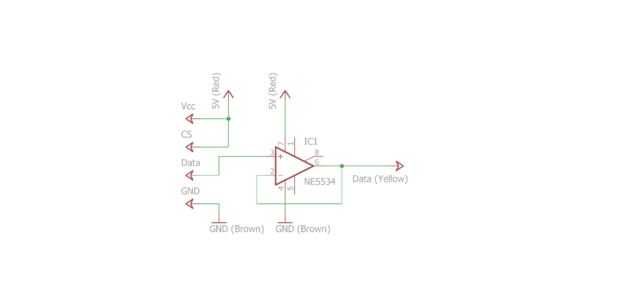

Aquí puedes encontrar todos los esquemas, diseños de junta y el código que he creado para el transmisor y el receptor.

Asegúrese de subir el Attiny bosquejo a su ATtiny45 si desea finalizar su mando nunchuk.

Usted necesitará los siguientes elementos para este paso:

EBay:

1 x STX882 transmisor, receptor SRX882: http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

1 x NE5534: http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

1 x ATtiny45: http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

1 x interruptor de: http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

1 x 300-380mAh 3.7V batería de LiPo: http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

o http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

1 x carga/protección del circuito: http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

3 x 10 k resistencia: http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

1 x Micro USB Board: http://rover.ebay.com/rover/1/711-53200-19255-0/1?...

Amazon.com:

1 x STX882 transmisor, receptor SRX882: http://amzn.to/1Oc5a4I

1 x NE5534: http://amzn.to/1Oc5b8H

1 x ATtiny45: http://amzn.to/1Oc5dgU

Amazon.de:

1 x NE5534: http://amzn.to/1MHZjp7

1 x ATtiny45: http://amzn.to/1ZkjVe4
